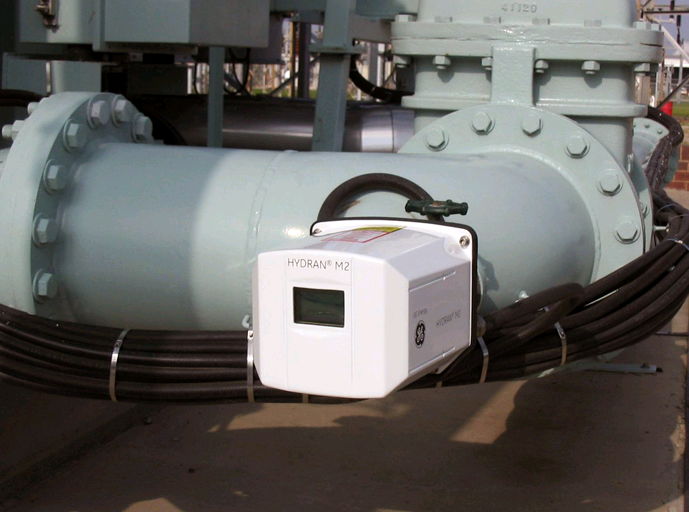

Первичный измерительный преобразователь системы HYDRAN M2 оснащается детектором (обнаружителем) присутствия газа, чувствительным к четырем газам, которые являются четырьмя основными индикаторами зарождающихся отказов в маслонаполненном электрооборудовании.

Это следующие газы:

• Водород (H2)
• Угарный газ (CO)
• Этилен (C2H4)
• Ацетилен (С2H2)

Замечание: такой детектор присутствия газа измеряет общую концентрацию указанных газов, растворенных в масле.





Первичный измерительный преобразователь системы HYDRAN M2 оснащается емкостным тонкопленочным датчиком, который измеряет содержание влаги (воды) в масле. Вода в масле может существовать в четырех формах:

• В растворенной несвязанной форме: вода растворена в масле и может из масла переходить в воздух или в твердый изоляционный материал в трансформаторе для достижения равновесного состояния.
• В растворенной связанной форме: вода химически связана с химикатами, реагентами, такими как побочные продукты окисления, и с синтетическими антиоксидантами. Хотя такая вода и не может свободно поступать в масло и покидать его, до некоторой степени это все же происходит. Вследствие этого мы считаем такую воду растворенной в масле.
• В перенасыщенной форме: такая вода в масле присутствует в свободном состоянии с концентрацией, превышающей растворимость воды в масле, и фактически насыщает масло.
• Вода физически связывается с целлюлозой и частицами металла, которые находятся в масле в виде взвесей.

Обычный метод титрирования Карла Фишера обеспечивает измерение общего содержания воды в масле в миллионных долях (ppm) (это сумма концентраций воды в масле во всех перечисленных выше формах). В то же время метод обнаружения влагосодержания, используемый в данной системе, по существу обеспечивает измерение содержания в масле воды в растворенной несвязанной форме.

Устройства (системы) HYDRAN m2 компании General Electric Canada включают интеллектуальный измерительный преобразователь (датчик) HYDRAN 201Ti (H201Ti) и контроллеры HYDRAN® 201Ci, которых имеется три вида:

• Связной контроллер HYDRAN 201Ci-C (H201Ci-C)
• Одноканальный связной контроллер HYDRAN® 201Ci-1 (H201Ci-1)
• Четырехканальный контроллер HYDRAN 201Ci-4 (H201Ci-4)

Интеллектуальный первичный измерительный преобразователь (датчик) H201Ti и контроллеры HYDRAN могут комбинироваться различными путями для получения системы контроля HYDRAN 201i System. Вкратце, система HYDRAN 201i System является либо интеллектуальным первичным измерительным преобразователем H201Ti, используемым автономно, либо же это комбинация, по меньшей мере, одного интеллектуального первичного измерительного преобразователя H201Ti и одного контроллера HYDRAN. HYDRAN 201R Model i является специфической конфигурацией системы HYDRAN® 201i System, состоящей из одного измерительного преобразователя H201Ti, соединенного с одноканальным связным контроллером H201Ci-1.





HYDRAN M2 является новой и усовершенствованной версией первичного измерительного преобразователя H201Ti. Система (устройство) контроля HYDRAN M2 совместима лишь со связными функциями трех контроллеров HYDRAN 201Ci. Поэтому система HYDRAN® M2 может заменять первичный измерительный преобразователь H201Ti в любой системе HYDRAN® 201i System и связываться с хост-машиной или с портативным компьютером.

Замечание: Контроллеры H201Ci-1 и H201Ci-4 могут лишь воспроизводить результат замера концентрации газа, проведенного системой контроля HYDRAN M2, влагосодержание они воспроизводить не могут. Кроме того, у них только два уровня тревожной сигнализации: по высокой (High) и очень высокой (High-High) концентрации газа.

Продукция серии HYDRAN® компании General Electric Canada включает также программу HYDRANHOST под операционную систему Microsoft Windows. Система HYDRAN M2 является несовместимой с такой программой; вместо нее используйте программу HYDRAN M2 HOST под операционную систему Microsoft Windows.
