Для оценки эффективности разработанных комплексных органомине-ральных модификаторов потребовалось опытно-промышленное проведение экспериментов в условиях реального производства железобетонных составных свай.

Экспериментальное внедрение разработанных органоминеральных добавок проводилось на заводе ООО «Завод ЖБК-2» при производстве железобетонных свай серии С-90-30-6 классом бетона В20.

Составы бетонов табл. 5.5.1 подбирались на портландцементе М500 Вольского цементного завода с использованием разработанных органоминеральных добавок составов 1, 2, 7  в количестве 10 % от массы цемента.



Таблица 5.5.1 – Производственные составы тяжелого бетона класс В20 для составных железобетонных составных свай серии С-90-30-6



№ п/п	Состав    добавки	Состав бетона кг/м3					Подвижность	Морозостойкость, водонепроницаемость
		Цемент	Песок	Щебень	Вода	Добавка
1	С-3	375	665	976	172	1,725	П2	F100; W4
2	Состав № 1	315	685	976	164	31,8	П2	F100; W4
3	Состав № 2	335	685	976	157	33,5	П2	F100; W4
4	Состав № 7	323	685	976	143	31,5	П2	F100; W4



Добавка в бетоносмеситель подается в сухом виде. Сравнительный анализ показал, что применение разработанных органоминеральных модификаторов позволяет не только снизить водопотребность бетонной смеси, но и позволяет уменьшить расход цемента.

В условиях существующего бетносмесительного оборудования время перемешивания замеса бетонной смеси составляло 160 – 180 секунд, для составов с модифицирующей добавкой время перемешивания сократилось до 120 – 140 секунд. Увеличение подвижности бетонной смеси позволило сократить время вибрирования с 25 – 45 секунд до 15 – 20 секунд. Полученные экспериментальные данные свидетельствуют об улучшении технологических свойств бетонной смеси.

Использование комплексных органоминеральных модификаторов позволяет снижать время и температуру тепловлажностной обработки (ТВО) при производстве железобетонных составных свай [134]. На рис. 5.5.1-рис.5.5.3 представлены графики тепловлажностной обработки изделий с широко распространенной добавкой в Саратовской области суперпластификатор С-3 и разработанных органоминеральных добавок.

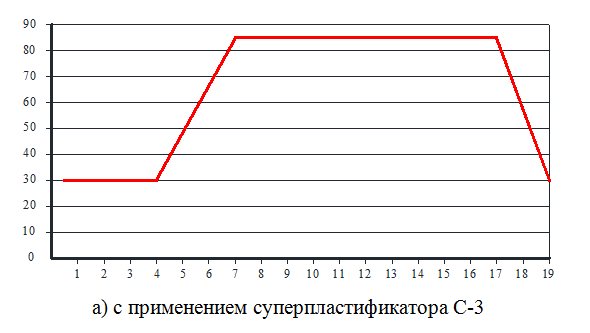

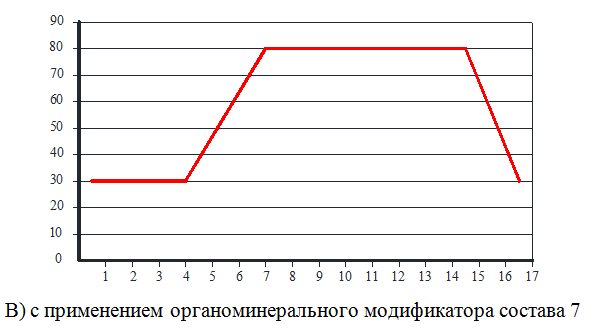

Рисунок 5.5.1. – График режима тепловлажностной обработки при производстве железобетонных составных свай серии С-90-30-6 с применением модифицирующих добавок на ООО «Завод ЖБК-2»

По технологическому регламенту тепловлажностная обработка железобетонных свай осуществляется по режиму: выдержка 4 часа, подъем температуры 3 часа, изотермический прогрев 10 часов при температуре 85 °С, остывание 2 часа.



Использование разработанных органоминеральных модификаторов состава 2 и 7 позволяет сократить продолжительность процесса ТВО по режиму: выдержка 3 часа, подъем температуры 3 часа, изотермический прогрев 8,5 часов при температуре 80° С, остывание 2 часа. Применение органоминерального модификатора состава 1 позволяет сократить продолжительность процесса ТВО по режиму: выдержка 3 часа, подъем температуры 3 часа, изотермический прогрев 7,5 часов при температуре 74° С, остывание 2 часа.



Экономический эффект от применения разработанных комплексных органоминеральных модификаторов при производстве железобетонных составных свай серии С-90-30-6 на предприятии ООО «Завод ЖБК-2» была рассчитана  исходя из возможного прироста годовой прибыли (∆Пг), исходя из увеличения объема выпуска продукции в результате реализации ТР (∆А), экономия за счет снижения затрат на производство продукции (Эгс) и годового экономического эффекта (Эг), по формулам п. 5.3. полученные данные занесены в табл. 5.5.1.



Рассчитанные экономические показатели эффективности показали что применение разработанных органоминеральных модификаторов позволит не только снизить затраты на производство изделий, но и уменьшить потери от брака. Наибольший годовой прирост прибыли соответствует бетонам при использовании органоминеральных модификаторов состава 1, так как стоимость его наименьшая.

Коэффициент эффективности единовременных затрат, который показал эффективность применения органоминеральных модификаторов (Ер>0,15) и возможность принятия данных разработок при дальнейшем развитии предприятия.



Источник:

1. Комплексный органоминеральный модификатор для быстротвердеющего и высокопрочного бетона диссертация на соискание ученой степени кандидата технических наук Козлов Николай Алексеевич
