При выборе схемы водяной обвязки ВТЗ дверей были приняты три условия:



1) температура воздуха внутри тамбуров, где повешены ВТЗ, никогда не опускается надолго ниже нуля градусов по Цельсию;

2) параметры воды соответствуют указанным выше (т.е. перепад давления на входе - не менее 0,4 bar; рабочая температура Т= 130°/70°С);

3) узлы водяной обвязки расположены в непосредственной близости с ВТЗ (за подшивным потолком в тамбуре).

Для успешной балансировки узлов водяной обвязки требуются брошюра [1] (перевод на русский язык фирмы АДЛ, Москва).

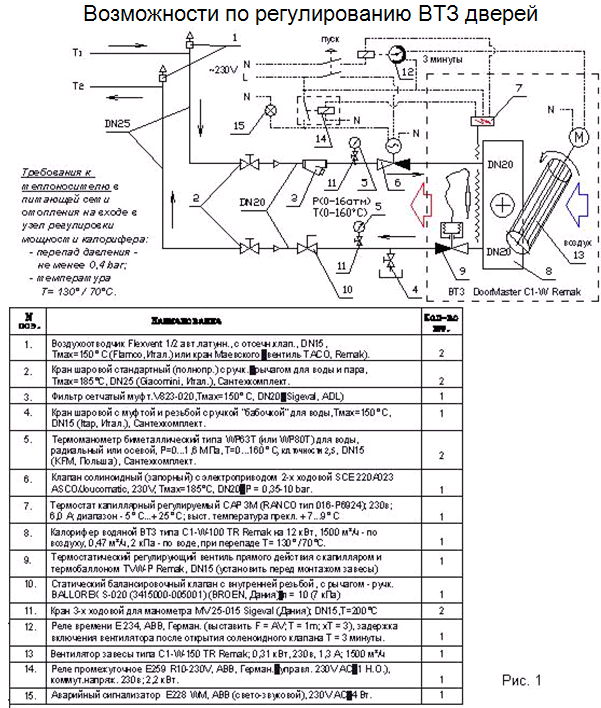

В схеме водяной обвязки ВТЗ (см. рис. 1) типа С1-W-100 TR Remak (ширина 1 м) для отсекания ВТЗ от питающей сети отопления (для предотвращения расхода воды в выключенном состоянии ВТЗ) предусмотрен на подающей магистрали клапан соленоидный (запорный) с электроприводом (поз. 6 на схеме) 2-х ходовой SCE 220A023 ASCO/Joucomatic, 230 V, Тмах=185°С, DN20, Р = 0,35-10 bar.

Схема водяной обвязки ВТЗ типа С1-W-150 TR Remak (ширина 1,5 м) отличается только мощностью калорифера, в остальном она полностью повторяет представленную на рис. 1. Для полного перекрытия питающих магистралей на входе в водяную обвязку стоят шаровые краны с ручкой DN25.

Имеется возможность регулирования расхода воздуха, проходящего через ВТЗ типа С1-W TR Remak, для чего на настенном пульте управления непосредственно у завесы имеется 3-х позиционный переключатель. Нижнее положение этого переключателя подаёт сигнал на выключение завесы. При проектировании автоматики необходимо согласовать управление с этого пульта с работой блока управления ВТЗ.

Максимальный расход воды можно ограничить посредством статического балансировочного клапана (поз. 10) с внутренней резьбой, с рычагом-ручк. BALLOREX S-020 (3415000-005001) (BROEN, Дания), стоящего на обратке на выходе из водяной обвязки. Клапан регулируется по показаниям расходомера, подключаемого к измерительному входу клапана, в соответствие с параметрами калорифера, скоростью вентилятора и с заданной температурой воздуха на выходе ВТЗ, или за неимением расходомера можно воспользоваться диаграммой перепада давления DN 10/15-50 на стр. 12 [1]. Пример: для температуры на входе Т= 130°/ 70°С и при перепаде давления на входе в узел водяной обвязки 0,4-0,5 атм, для ВТЗ С1-W Remak 1 м и 1,5 м на максимальной скорости вентилятора при выходной температуре воздуха 18⁰С согласно диаграмме надо установить на рейке клапана значение порядка п=3 (для ВТЗ 1 м) или п=4 (для ВТЗ 1,5 м).



Для автоматического поддержания постоянной температуры воздуха на выходе ВТЗ, она оснащена термостатическим регулирующим вентилем прямого действия с капилляром и термобаллоном TVW-P Remak, DN20 (установить перед монтажом завесы). Капилляр и термобаллон должны снимать выходную температуру воздуха сразу за калорифером. На вентиле имеется регулирующая головка с лимбом, посредством которой перед монтажом ВТЗ необходимо выставить требуемую температуру воздуха на выходе ВТЗ (имеется возможность поддержания заданной температуры от +5 ⁰С до + 38 ⁰С.

Современный котел на твердом топливе обеспечит вашему коттеджу автономное отопление, кроме того, он может заменить камин и займет достойное место в интерьере.





Защита ВТЗ дверей и логика работы автоматики





В схеме водяной обвязки ВТЗ (см. рис. 1) типа С1-W-100 TR Remak (аналогично для С1-W-150 TR) для защиты калорифера от замерзания предусмотрен термостат капиллярный регулируемый (поз. 7 на рис. 1) CAP 3M (RANCO тип 016-Р6924); 230 V; 6,0 А; диапазон -5...+25 °С (выставить температуру переключения +7...9 °С). Его работу надо увязать с работой блока управления ВТЗ. Для этого в состав блока управления необходимо включить реле времени Е 234, фирмы АВВ, Герман. (выставить F = AV; T = 1m; xT=3), рекомендуемая задержка включения вентилятора после открытия соленоидного клапана Т = 3 минуты, плюс применить промежуточное реле Е259 R10 – 230 V, фирмы ABB, Германия (управл. 230 V AC, 1 Н.О.), коммут. напряж. 230 V; 2,2 кВт, а также - аварийный сигнализатор  Е228 WM, фирмы ABB (светозвуковой), 230 V AC, 4 Вт, который должен включаться при срабатывании термостата САР-3М.

При переключении САР-3М должен выключиться вентилятор, и по параллельной цепи – запитаться клапан соленоидный (запорный) с электроприводом (поз. 6 на схеме). Параллельная цепь питания (см. схему на рис. 1) на соленоид необходима для защиты в неработающем состоянии состояния ВТЗ (и открытия запорного соленоидного клапана). Для нормальной работы защиты в любом состоянии ВТЗ питание на блоке управления должно дежурить всегда.

Задержку по времени необходимо задать в соответствие с местными условиями. Она необходима для прогрева калорифера перед запуском вентилятора на случай снижения температуры в тамбуре, где размещается ВТЗ, ниже нуля градусов по Цельсию. Если эта опция окажется излишней, задержку по времени можно отключить или выставить время задержки в несколько секунд.

Для защиты двигателя вентилятора требуется предусмотреть автоматический выключатель с тепловым реле. Блок управления должен включать в свой состав необходимую пускозащитную аппаратуру. Блоки управления ВТЗ дверей необходимо поместить в защитные боксы и разместить за подшивным потолком в тамбурах.



Список литературы (перевод на русский язык от фирмы АДЛ, Москва):



1). BALLOREX^®. Балансировочные клапаны для систем отопления, охлаждения и водоснабжения. BROEN.
