Монтажный шов состоит из трех слоев, которые подразделяют по основному функциональному назначению на: наружный — водоизоляционный, паропроницаемый; центральный — теплоизоляционный; внутренний — пароизоляционный.

Каждый из слоев монтажного шва может, кроме основных, выполнять и дополнительные функции (например, наружный слой может иметь существенное сопротивление теплопередаче), что необходимо учитывать при определении расчетных характеристик конструкции монтажного шва. Схема монтажного шва приведена на рисунке 1.

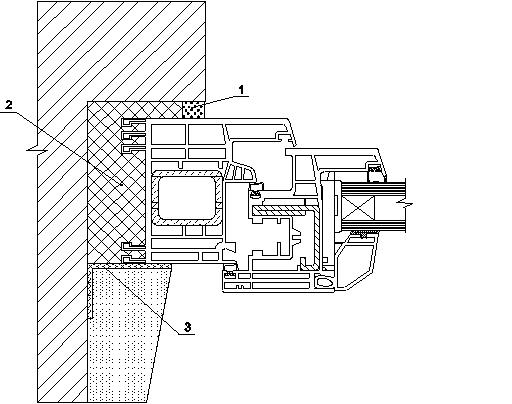

1 — наружный водоизоляционный паропроницаемый слой; 2 — центральный теплоизоляционный слой; 3 — внутренний пароизоляционный слой

Рисунок 1 — Схема монтажного шва



Конструкции монтажных швов должны быть устойчивы к различным эксплуатационным воздействиям: атмосферным факторам, температурно-влажностным воздействиям со стороны помещения, температурным, усадочным и другим деформациям.

Выбор материала для устройства монтажных швов и определение размеров монтажных зазоров следует производить с учетом возможных эксплуатационных (температурных, усадочных) изменений линейных размеров блоков и проемов.

При этом эластичные изоляционные материалы, предназначенные для эксплуатации в сжатом состоянии, должны быть подобраны с учетом их расчетной (рабочей) степени сжатия.

Значения показателей воздухо-, водопроницаемости, звукоизоляции монтажных швов следует принимать не ниже значений этих показателей для применяемых блоков.

В зависимости от конфигурации поверхностей проемов монтажные швы могут быть прямыми (проем без четверти) или угловыми (проем с четвертью).

С наружной стороны монтажные швы могут быть защищены специальными профильными деталями: дождезащитными нащельниками, звукоизоляционными накладками и др. С внутренней стороны монтажные швы могут быть закрыты штукатурным раствором или деталями облицовки откосов. Наружный слой монтажного шва должен быть водонепроницаем при дождевом воздействии при заданном (расчетном) перепаде давления воздуха между наружной и внутренней поверхностями монтажного шва.

Наружный слой монтажного шва не должен препятствовать удалению водяного пара из центрального слоя монтажного шва. Применение пароизоляционных материалов в качестве материалов наружного слоя монтажного шва не допускается, кроме случаев применения герметизирующих материалов в комбинации со штукатурным раствором, обеспечивающим требуемую паропроницаемость наружного слоя.
