Предварительное обследование корпусов предприятия. В процессе обследования фундаменты, несущие и ограждающие конструкции, а также узлы их соединения не вскрывались. Также специалистами было выполнено инструментальное обследование корпусов.
В архиве задание на обследование и заключение.
Формат doc и dwg
Санкт-Петербург
Задание отчет предусматривают выполнение визуального обследования строительных конструкций и инженерного оборудования корпусов предприятия в рамках СП 13-102-2003 и ГОСТ Р 53778-2010.
В процессе обследования фундаменты, несущие и ограждающие конструкции, а также узлы их соединения не вскрываются.
Цели обследования
Цель обследования – определение возможности дальнейшей безопасной эксплуатации корпусов в связи с выполнением проектной документации по техническому перевооружению.
Задачи обследования:
- сбор информации и изучение имеющейся проектной документации по корпусам;
- обследование строительных конструкций в сопровождение представителя от заказчика;
- составление заключения с выводами и рекомендациями по дальнейшей эксплуатации корпусов.
Характеристика объекта
Корпус 1 - Четырехэтажное здание с верхним неотапливаемым техническим этажом, 1960-х г. постройки, прямоугольное в плане с размерами в осях 138,0х17,0 м. Общая высота здания в коньке 19,6 м. Высоты 1-4 этажей – 4,2 м, технического – 2,5 м.
Уровень ответственности – нормальный согласно ФЗ от 30 декабря 2009 №384-ФЗ «Технический регламент о безопасности зданий и сооружений».
Корпус 2 - Трехэтажный производственный корпус, имеющий в плане форму прямоугольника, с размерами в осях 50,0х18,0 м, построен в 1960-х гг. Высоты первого и второго этажей – 4,5м; третьего – 2,4м до низа ферм. Высота здания в коньке – 14,7 м.
Элементы объекта, подлежащие обследованию:
- колонны, ригеля, фермы, плиты перекрытия и покрытия;
- ограждающие конструкции;
- лестничные марши и площадки, а также лестничные и лифтовые шахты.
Выводы и рекомендации по результатам обследования
По результатам проведенного обследования корпусов 1, 2, 5, 6, 9 и 11 можно сделать следующие выводы:
В настоящее время основные строительные конструкции корпусов находятся в работоспособном техническом состоянии.
При обследовании корпусов не обнаружены дефекты и повреждения, снижающие прочность, устойчивость и жесткость несущих конструкций зданий, следовательно, более детальное обследование и инженерно-геологические изыскания для корпусов не требуются (п.5.1.13 ГОСТ 53778-2010 и п.7.4. СП 13-102-2003). Общее состояние основных строительных конструкций обследуемых корпусов позволяет осуществить техническое перевооружение в соответствии с проектной документацией.
Инженерные системы и коммуникации в обследуемых корпусах находятся в работоспособном состоянии и обеспечивают функционирование технологического оборудования, участвующего в реализации данной программы.
На участках, подлежащих реконструкции, необходимо предусмотреть внутреннюю отделку стен, пола и потолка в соответствии с технологическим заданием.
В связи с длительной эксплуатацией корпусов без проведения капитальных ремонтов, реконструкция и техническое перевооружение корпусов в объеме данного проекта возможно при условии, что допустимая полезная нагрузка на междуэтажные перекрытия не будет превышать 750 кг/м2, полы по грунту – 10 т/м2.
Пояснительная записка
Общие данные
2. Характеристика объекта
3. Характеристика местных природно-климатических условий
4. Сведения об инженерно-геологических и гидрологических условиях строительства объекта.
5. Общая характеристика объектов.
6. Результаты обследования корпусов
7. Выводы и рекомендации
8. Список литературы
Приложения
1.Задание на визуальное обследование
2. Фотоматериалы
Графическая часть

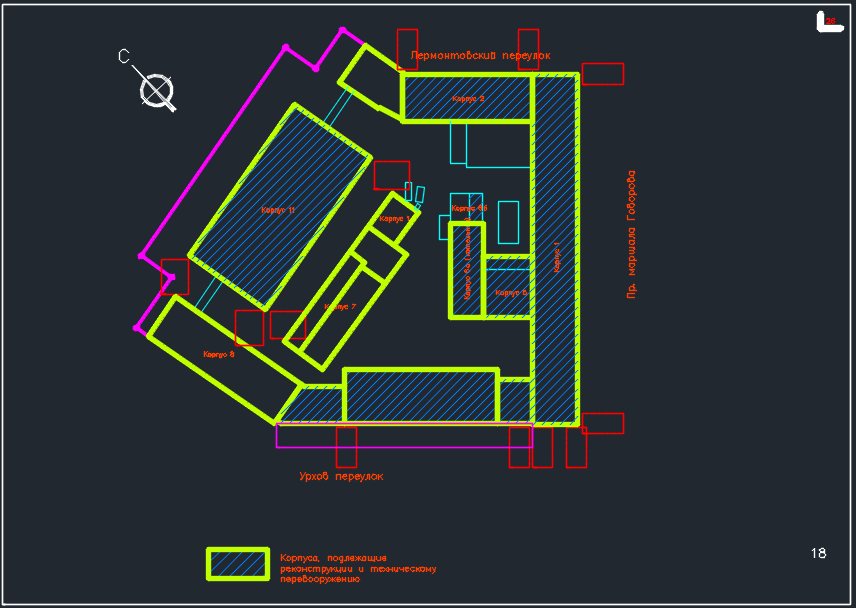

Схема площадки.
Корпус 1. План 1 и технического этажа.
Корпус 1. План 2 и 4 этажа.
Корпус 1. Разрез 1-1.
Корпус 2. План 2 этажа.
Корпус 2. План кровли.
Корпус 2. Разрез 1-1.
Корпус 5. План 1 и 2 этажа. План кровли.
Корпус 5. Разрез 1-1 и 2-2.

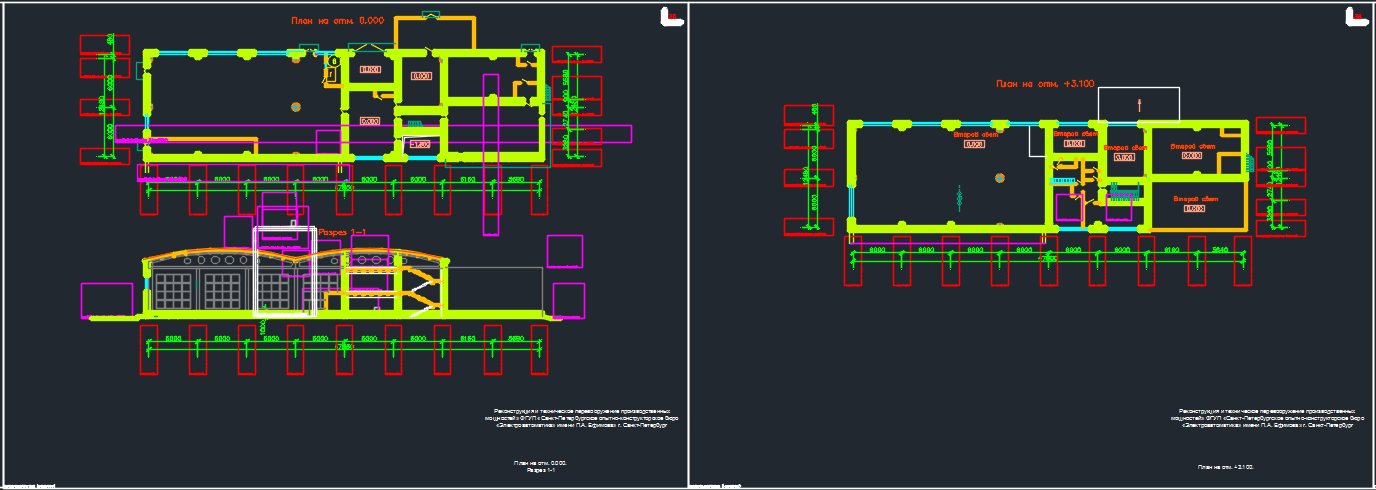

Корпус 6. План на отм. 0.000. Разрез 1-1.
Корпус 6. План на отм. +3.100.
Корпус 6. План кровли.
Корпус 9. План 1 этажа.
Корпус 9. План 4 этажа.
Корпус 9. План технического этажа.
Корпус 9. План кровли.
Корпус 9. Разрез 1-1.
Корпус 11. План 2 этажа. План технического этажа. Разрез 1-1.
Разделы АС, АР, КЖ, КМ, КМД и т.д.
Разделы ЭМ, ЭС, ЭО, ЭОМ и т.д.
Разделы ОВ, ОВиК, ТМ, ТС и т.д.
Разделы ПС, ПТ, АПС, ОС, АУПТ и т.д.
Разделы ТХ и т.д.
Разделы ВК, НВК и т.д.
Разделы СС, ВОЛС, СКС и т.д.
Разделы АВТ, АВК, АОВ, КИПиА, АТХ, т.д.
Разделы АД, ГП, ОДД т.д.
