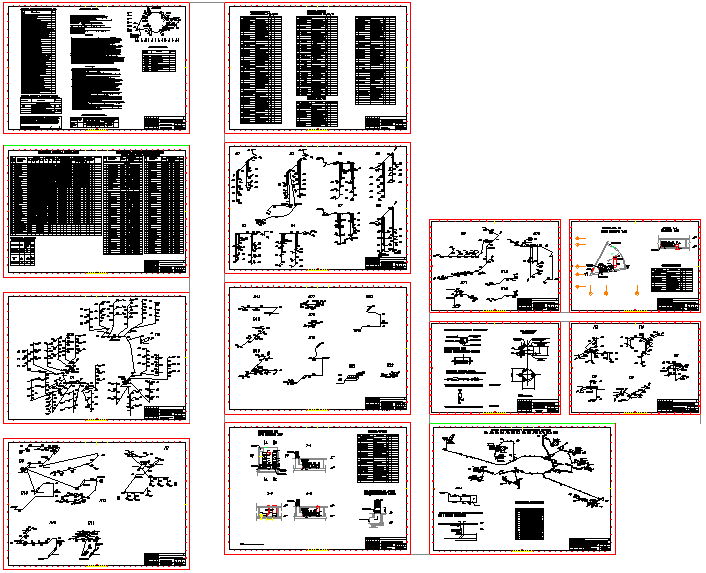

Чертежи проекта вентиляции, отопления и холодоснабжения. Коттеджный поселок. Казахстан, г. Атырау. Многоквартирный жилой дом с сервисным блоком. Исходя из назначения помещений и режима их работы запроектированно 13 систем приточной вентиляции, 22 систем вытяжной вентиляции и 5 воздушно-тепловых завес.

Для ассимиляции теплоизбытков в теплый период в рабочих комнатах, магазине, зале ресторана устанавливаются вентиляторные теплообменники "Elegant" и  "Incasso" фирмы "Epivent". Хладоноситель вода - с параметрами 7°C - 12°C подается от холодильной машины WSAT 2.200 с воздушным охлаждением конденсатора фирмы "Clivet".

Холодильная машина устанавливается на кровле столобитной части здания. На зимний и переходный периоды предусмотрен слив хладоносителя в систему водостока. Для ассимиляции теплоизбытков в теплый период в зале ресторана и бильярд-холле применяется схема с центральным кондиционером и доводчиками. В качестве центрального кондиционера используется оборудование фирмы "Remak", роль местных доводчиков выполняют вентиляторные теплообменники IO и BO фирмы "Epivent".

Холодоснабжение секции охлаждения центрального кондиционера и вентиляторных теплообменников осуществляется также холодильной машиной WSAT 2.230 EN. Воздухообмен в зале ресторана организован по схеме "снизу-вверх". При этом охлажденный приточный воздух от центрального кондиционера  подается в  нижнюю зону помещения, с помощью перфорированных воздухораспределителей фирмы IMP Klima и удаляется через верхнюю зону помещения.

Автоматика центрального кондиционера поддерживает температуру приточного воздуха в пределах 20 °C, создавая тем самым необходимый температурный градиент между приточным и вытяжным воздухом.
