Чертежи в autocad 2007. 45 листов. Проектная организация г. Москва

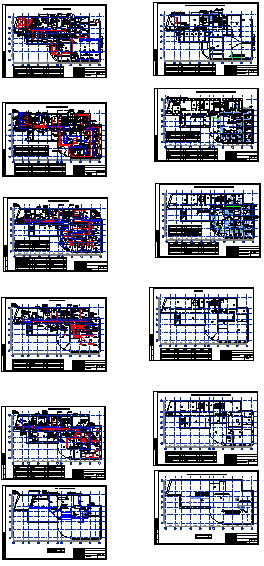

Пример чертежей:
Теплоснабжение осуществляется от теплового пункта, расположенного в подвальном помещении. Параметры теплоносителя воды для системы теплоснабжения: Т1=125°С; Т2=70°С. Трубопроводы системы теплоснабжения выполнить из стальных водогазопроводных труб (диаметром до 50 мм) и стальных электросварных труб (диаметром свыше 50 мм). Трубопроводы окрасить грунтом ГФ-021 в один слой и масляно-битумной мастикой БТ-177 в два слоя. Все трубопроводы систем теплоснабжения теплоизолировать изоляцией «Thermaflex» толщиной 10 мм или аналогичными теплоизолирующими материалами с допустимым уровнем температур +150°С.
Вентиляция.
Во всех помещениях банка запроектирована приточно-вытяжная вентиляция с механическим побуждением.
Воздухообмен в столовой определен в соответствии с МГСН 4.14-98 по расчету на ассимиляцию тепловыделений от теплового оборудования.
Воздухообмен в помещениях гаража определен в соответствии с МГСН 5.01-01 и СНиП 21-02-99 из условия разбавления вредностей, поступающих в рабочую зону.
Воздухообмены в остальных помещениях определяются нормативными кратностями воздухообмена для них.
Приняты системы с вертикальным подъемом в шахтах и горизонтальной сетью по коридорам. Воздухораздача осуществляется с помощью диффузоров, имеющих в торце архитектурные решетки и потолочных приточно-вытяжных диффузоров. Все воздухораспределительные устройства комплектуются клапанами расхода воздуха.
В проекте применено оборудование фирм: «VTS CLIMA» и «Systemair».
