Техническое решение. Собственные нужды в аварийной ситуации на ПС 220 кВ

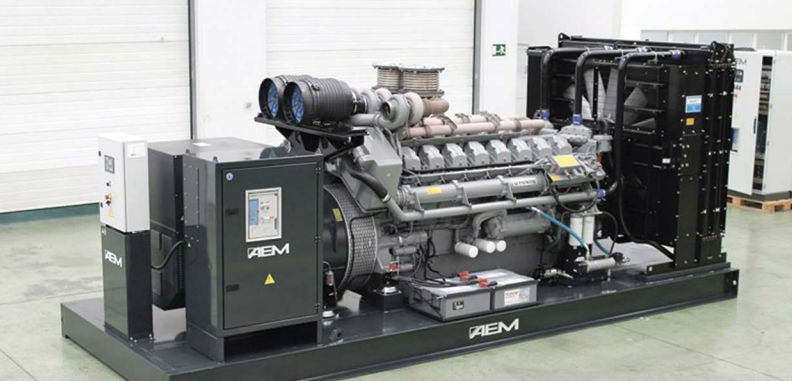

Технические решение по установке дизельной электростанции на ПС 220кВ Ужур.На ПС 220кВ Ужур ЩСН запитан от ТСН-1 и ТСН-2, резервного питания не имеет. Для резервирования собственных нужд ПС 220кВ Ужур, на случай потери питания от ТСН-1 и ТСН-2, предлагаем установить дизельную автоматизированную электростанцию БКЭМ «НОРД-500/0,4-УХЛ1». Электростанцию установить на бетонные блоки с подсыпкой песчаной подушки в соответствии с планом (Приложение 1). Корпус электростанции заземлить стальным прокатом не менее 120мм2., от существующего контура ТСН-2. На ГЩУ установить шкаф с торца яч. АВТСН-2. В шкафу смонтировать коммутационные аппараты (контактор IH= 630А с дистанционным управлением, двухпозиционный трехполюсный рубильник IH= 630А, автоматический выключатель трехполюсный IH= 400А – 2шт, рубильник трехполюсный IH= 400А – 2шт) согласно прилагаемой схеме (Приложение 2). Соединить рубильники Рг2сек/0,4 и Рг1сек/0,4 с сборными шинами соответственно, изоляционными перемычками расчётного сечения. Прокладку кабеля выполнить от электростанции в траншее (L=3м), далее по существующим кабельным каналам до вновь смонтированного шкафа(L=57м). Выполнить обкатку дизель-генератора согласно инструкции завода изготовителя и опробование подачей напряжения. Установка дизельной автоматизированной электростанции БКЭМ «НОРД-500/0,4-УХЛ1» на ПС 220кВ Ужур, позволит сократить время погашения собственных нужд в аварийной ситуации.
Технические решение по установке дизельной электростанции на ПС 220кВ.
На ПС 220кВ ЩСН запитан от ТСН-1 и ТСН-2, резервного питания не имеет. Для резервирования собственных нужд ПС 220кВ, на случай потери питания от ТСН-1 и ТСН-2, предлагаем установить дизельную автоматизированную электростанцию БКЭМ «НОРД-0300/0,4-УХЛ1». Электростанцию установить на прицеп. Корпус электростанции заземлить стальным прокатом не менее 120мм2., от существующего контура ОРУ - 220кВ. На ГЩУ установить шкаф. В шкафу смонтировать коммутационные аппараты (контактор IH= 630А с дистанционным управлением, двухпозиционный трехполюсный рубильник IH= 630А, автоматический выключатель трехполюсный IH= 400А – 2шт, рубильник трехполюсный IH= 400А – 2шт) согласно прилагаемой схеме (Приложение 1). Соединить рубильники Рг2сек/0,4 и Рг1сек/0,4 с сборными шинами соответственно, изоляционными перемычками расчётного сечения. Прокладку кабеля выполнить от электростанции по существующим кабельным каналам до вновь смонтированного шкафа(L=60м). Выполнить обкатку дизель-генератора согласно инструкции завода изготовителя и опробование подачей напряжения. Установка дизельной автоматизированной электростанции БКЭМ «НОРД-0300/0,4-УХЛ1» на ПС 220кВ, позволит сократить время погашения собственных нужд в аварийной ситуации.
Что такое БКЭМ НОРД?
