Рабочий проект электрооборудование и электроосвещение
Разместил: неизвестен Категория: Проекты электроснабжения
Размер: 0 Bytes Раздел: ЭОМ
Дата: 21.05.2016 Скачали: 228
Поделиться

Проект электрооборудование и электроосвещениеДанным комплектом чертежей представленна рабочая документация по разделу "электрооборудование и электроосвещение" зоны 3.1 на отм. +0.000 здания ГМЦ.

ГМЦ - расшифровка Главный медиа центр.

Раздел проекта ЭОМ



Документация выполнена на основании технического задания заказчика и заданий смежных разделов:

- архитектурно-строительного;

- вентиляции;

- водопровода и канализации;

Электрообоснабжение зоны 3.1 ,включающую в себя транспортные зоны, предусматривается на напряжение 380/220B от вводно-распределительного устройства 3.1 ВРУ , установленного в помещении электрощитовой пом.1356.

Основными потребителями электроэнергии проектируемых помещений являются: освещение, электрофицированная запорная арматура, вытяжная и приточная вентиляция ,электрообогрев трубопроводов.

Освещение выполняется кабелем марки ВВГнг-LS на металлических лотках. Светильники соответствуют условиям окружающей среды и реализованы на базе GAR LED светильника с IP65.

Для данной зоны предусмотренно дистанционное управление освещением.

Для электрофицированной запорной арматуры с ИК датчиком предусмотрен подвод питающей линии, согласно плану расположения силовой сети зоны 7.5 и разделу ВК: 215/ГМЦ-01-ВК1.

Групповая сеть принята однофазной трехпроводной для однофазных электроприемников и трехфазной пятипроводной-для трехфазных.

Монтаж сети выполнить согласно СНиП 3.05.08-85 и ПУЭ. При производстве монтажных работ должна быть обеспечена техника безопасности в соответствии со СНиП III-4-80, гл.13 и «Правил техники безопасности при электромонтажных и наладочных работах», гл.2.6, утвержденных Минэнерго РФ и ММСС РФ.

Монтаж линий групповой и распределительной сети выполняется кабелем марки ВВГнг-LS.



групповой и распределительной сети

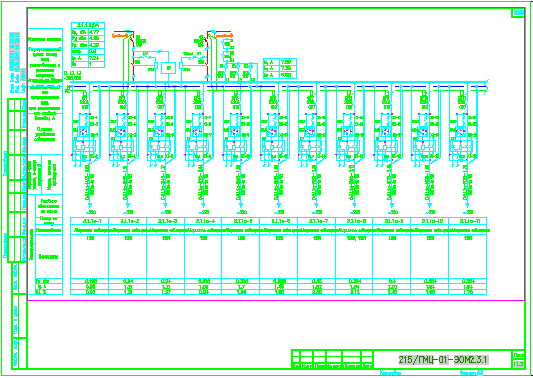

Прокладку силовых сетей выполнить:



- групповые сети - в металлическом лотке или в гофрированной не поддерживающей горение ПВХ-трубе.

-опушки к розеткам в металлической трубе. Рабочие и резервные кабели проложить в разных лотках, либо на одном лотке с перегородкой. Совместная их прокладка не допускается



Прокладку силовых сетей

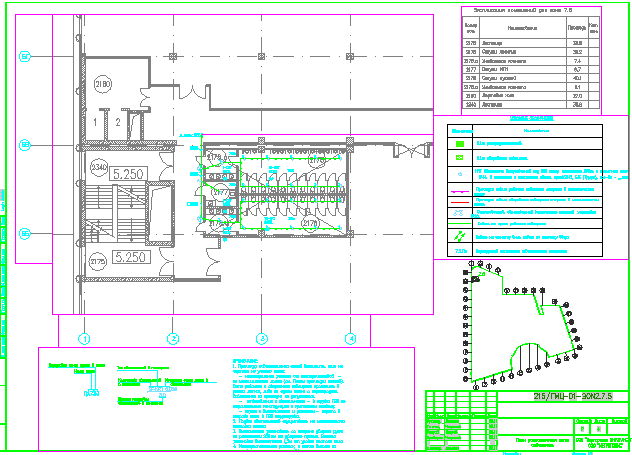

Прокладку осветительных сетей выполнить:



- магистральные участки от электрощитовой - на металлическом лотке (см. Планы прокладки лотков). Сети рабочего и аварийного освещения проложить в разных лотках, либо на одном лотке с перегородкой. Совместная их прокладка не допускается.

Вся электропроводка должна обеспечивать возможность легкого распознавания по всей длине проводников по цветам: - голубой (нулевой проводник); - желто-зеленый (защитный проводник); - черный, коричневый, белый, серый и т.п. (фазный).



Прокладку осветительных сетей



Для защиты обслуживающего персонала от поражения электрическим током при пробое изоляции предусмотрены следующие технические мероприятия:

-зануление электрооборудования, которое производится при помощи нулевого защитного проводника РЕ, проложенного от группового щитка в составе групповой линии;

-установка в групповых линиях питания дифференциальных автоматических выключателей с номинальным током срабатывания 30мА;

-выполнение системы дополнительного уравнивания потенциалов, предусматривающей соединение всех одновременно доступных прикосновению открытых проводящих частей электрооборудования и сторонних проводящих частей к клемной коробке дополнительного уравнивания потециалов , согласно предлагаемой схемы на плане расположения силовой сети зоны 3.1.

-применение кабелей с двойной изоляцией
