Электроснабжение двухэтажного дома
Разместил: Arailym Категория: Проекты электроснабжения
Размер: 1.02 MB Раздел: электрика
Дата: 30.04.2016 Скачали: 405
E-Mail автора:
Поделиться

Электроснабжение двухэтажного дома чертежиЭлектроснабжение двухэтажного частного дома. Проектом предусмотрено: освещение, розеточная сеть, питание электроборудования, теплые полы и молниезащита.



Силовое электрооборудование дома

Силовыми электроприемниками  являются: вытяжной шкаф и кабельная (электрическая) система теплых полов.

Учет расхода электроэнергии осуществляется счетчиком электроэнергии, установленным на ЩС.

Все электроприемники переменного тока  с частотой 50 Гц напряжением 220 В.  Щит силовой принят нестандартным, индивидуальной комплектации согласно приведенной в проекте схеме.

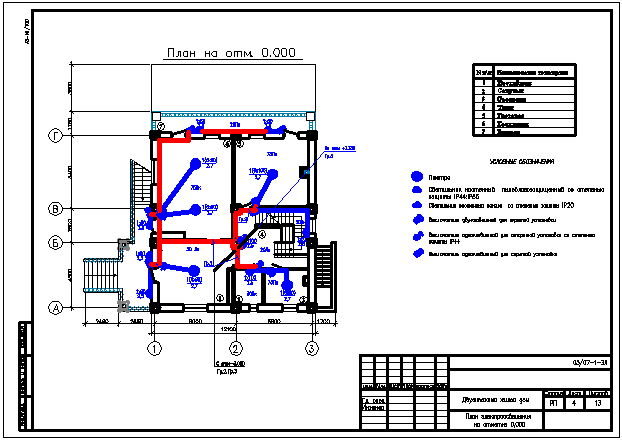

Силовое электрооборудование Электроснабжение двухэтажного дома



Электроосвещение



Электроосвещение помещений запроектировано светильниками с лампами накаливания. Освещенность помещений принята в соответствии с требованиями СНиП РК 1.04-05-2002.

Светильники  приняты  в  соответствии с  назначением помещений и характером среды в них.  При закупке осветительного оборудования необходимо учитывать  мощность, исполнение и степень защиты в соответствии со спецификацией.

Управление освещением местное, выключателями в освещаемых помещениях.

Распределительные и групповые сети выполняются  кабелем марки ВВГ, проложенными в подливке пола, по стенам под штукатуркой, на кабельных коробах и в строительных полостях из несгораемых материалов в ПХВ трубах.


Для защиты от поражения электрическим током применяется система заземления TN-S-C и выполняется уравнивание потенциалов.

На вводе в здание выполняется система выравнивания потенциалов путем объединеия следующих проводящих частей:

-основной (магистральный) защитный проводник;

-основной (магистральный) заземляющий проводник или основной заземляющий зажим;

-стальные трубы коммуникаций зданий и между зданиями;

-металлические части строительных конструкций, молниезащиты, системы центрального отопления вентиляции и кондиционирования.

Такие проводящие части должны быть соединены между собой на вводе в здание.

Металлические воздуховоды следует присоединять медным изолированным проводником сечением 4мм2 к шинам РЕ электрощитов питания вентиляторов и кондиционеров.

В душевых и ванных помещениях выполняется дополнительная система уравнивания потенциалов предусматривающая:

-металлическое соединение между собой открытых проводящих частей всех стационарных электроприемников, нулевых защитных проводников этих электроприемников и штепсельных розеток со сторонними проводящими частями (металлическими ваннами и душевыми поддонами, металлическими трубами водопровода и отопления.)

Выполняются проводом ПВ1 сеч. 1х2,5 мм2.

-соединение сторонних проводящих частей в зонах 1-3 с такими же частями, выходящими за пределы ванных и душевых помещений выполняются проводом ПВ1-1х4мм2.

Соединение открытых и сторонних проводящих частей выполняется в пластмассовой коробке с медной шиной на 8 присоединений, устанавливаемой в зоне 3 душевого помещения.

Согласно СНРК 2.04-29-2005 пункт 6  в качестве молниезащитной сетки используется стальная проволока

∅ 6 мм уложенная под гидроизоляцией. Токоотводы  должны быть проложены вдоль здания  по высоте от кровли к контуру заземления.Соединение стальной сетки с контуром заземения выполнить круглой сталью диаметром 6 мм электросваркой. Контур заземления проложить в земле на глубине 0,5м полосовой сталью 4х40. Через каждые 5м вбить в землю круглую сталь диаметром 12мм длиной 5м,которая соединяется с полосовой сталью электросваркой.

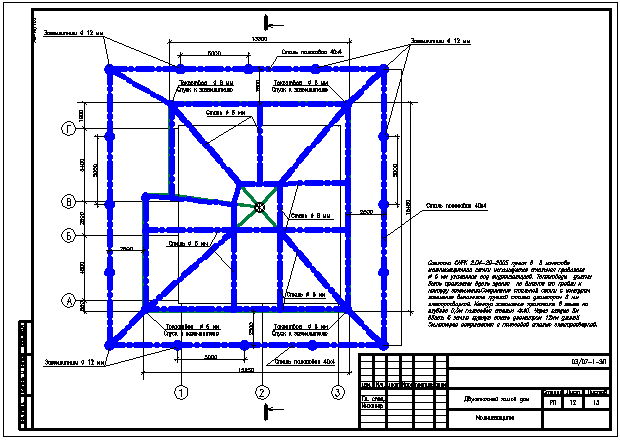

молниезащита

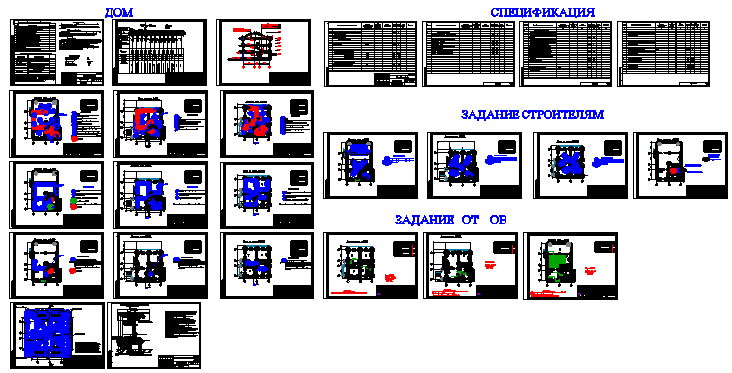

все чертежи проекта
