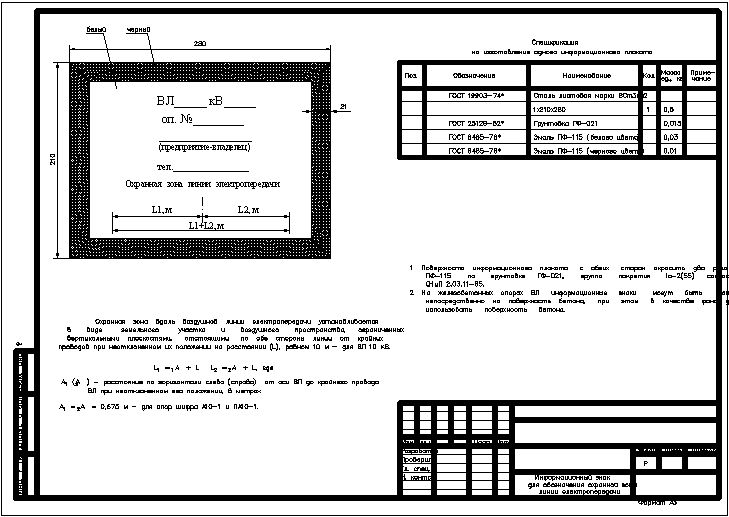

Чертеж информационного знак для обозначения охранной зона на опору ВЛ.
Определение и расчет охранной зоны ЛЭП
Охранная зона ЛЭП в - земельный участок и воздушногое пространство, ограниченных между вертикальными плоскостями, отстоящими по обе стороны линии от крайних проводов на расстоянии (L), равном 10 м - для ВЛ 10 кВ.
L1 = А1 + L
L2 = А2 + L, где
А1 (А2) - расстояние по горизонтали слева (справа) от оси ВЛ до крайнего провода ВЛ при неотклоненном его положении, в метрах.
А1 = А2 = 0,675 м - для опор шифра А10-1 и ПА10-1.
Поверхность информационного плаката с обеих сторон окрасить два раза эмалью ПФ-115 по грунтовке ГФ-021, группа покрытия Iа-2(55) согласно табл. 29 СНиП 2.03.11-85.
На железобетонных опорах ВЛ информационные знаки могут быть нанесены непосредственно на поверхность бетона, при этом в качестве фона допускается использовать поверхность бетона.
