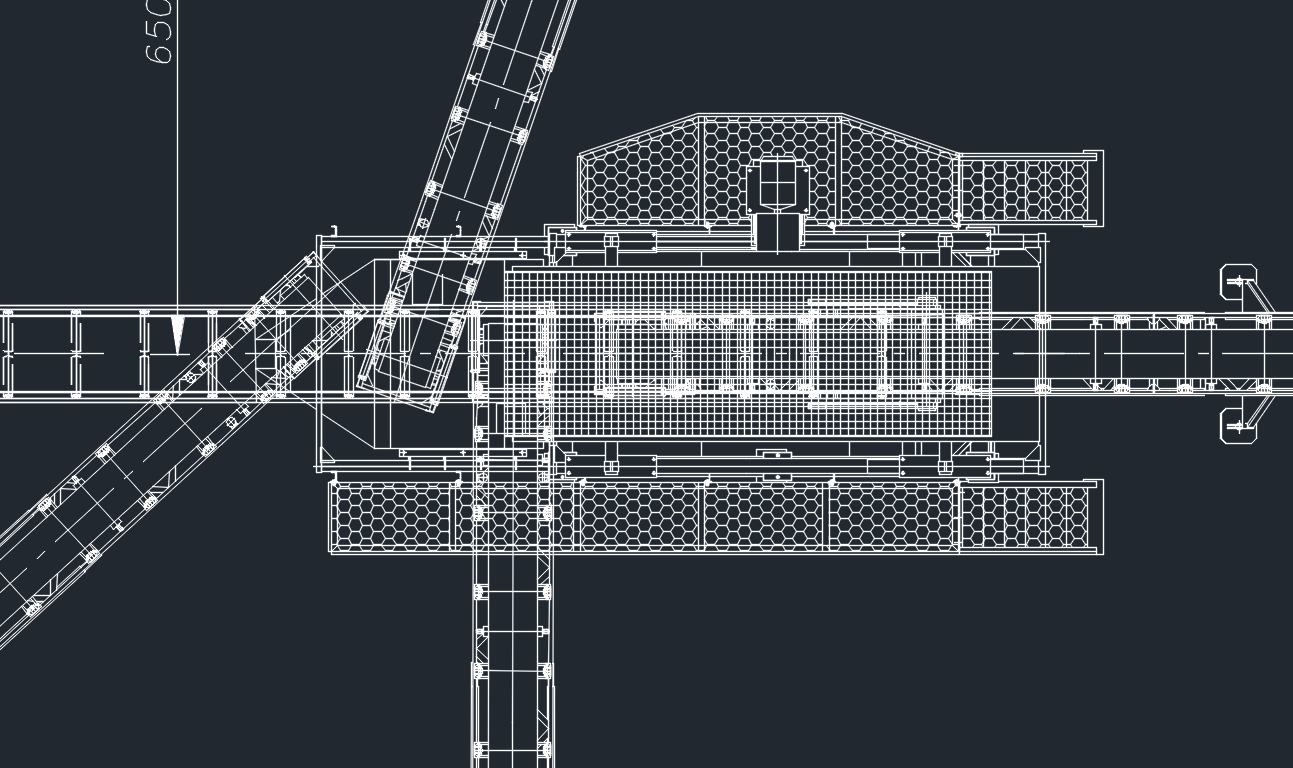

Дробильно-сортировочный комплекс ДСК-100 предназначен для приготовления щебня фракций 0-5 мм, 5-10 мм, 10-20 мм, предназначенных для строительства конструктивных слоев дорожных одежд.
Управление комплексом - дистанционное с пульта, находящегося в кабине модуля управления ДСК.
Загрузка бункеров-питателей ДСК-100 щебнем производится фронтальным погрузчиком, с наибольшей высотой загрузки 2,7 м. Для этого предусмотрена пандус с подпорной стенкой, размеры горизонтальной части пандуса: 6000 х 6000 х 2200 мм.

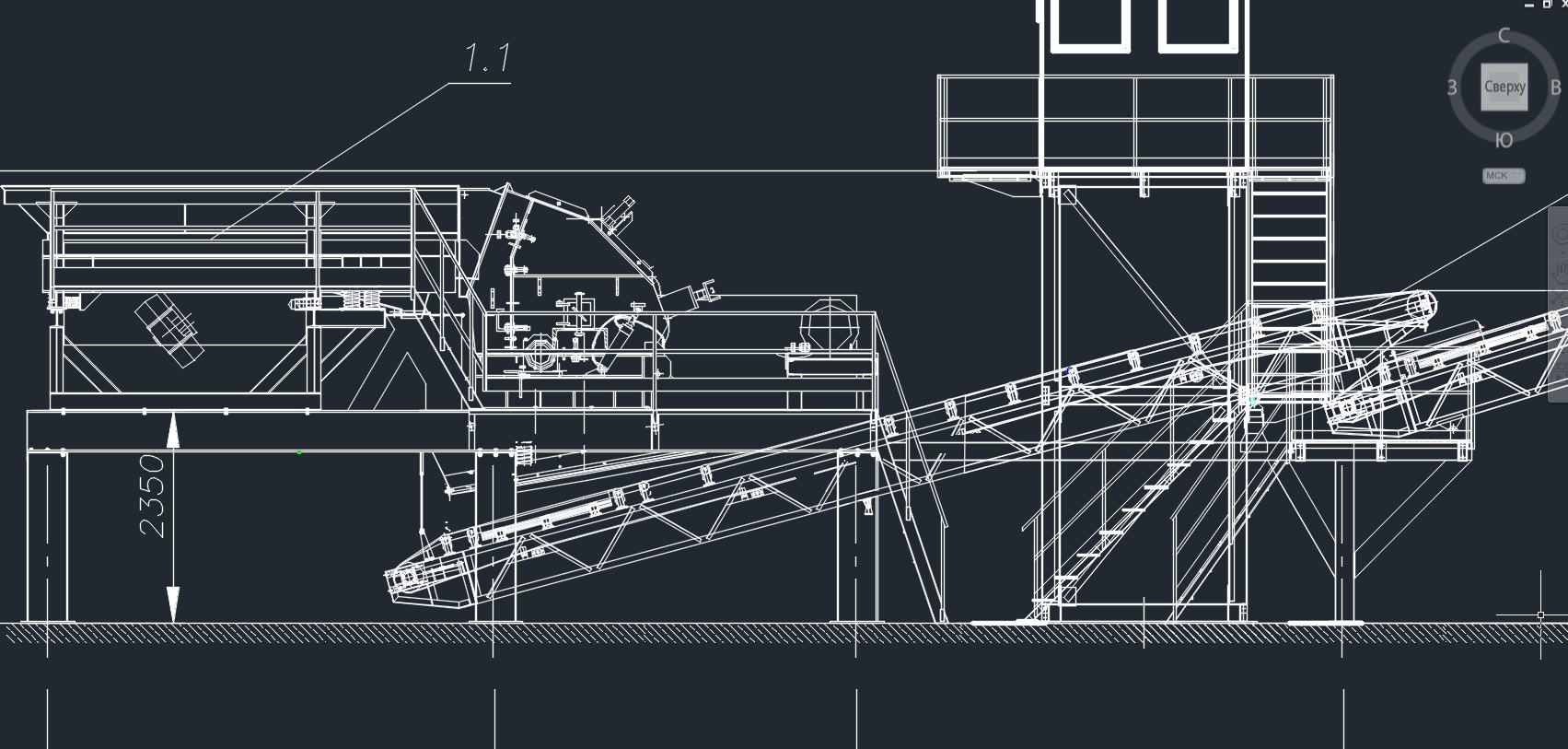

Устройство дробильное: тип дробилки - однороторная; диаметр ротора 1000мм; установленная мощность устройства 130 кВт; тип питателя - вибрационный; крупность кусков питания - до 100мм; габариты:16064х2208х4835мм;

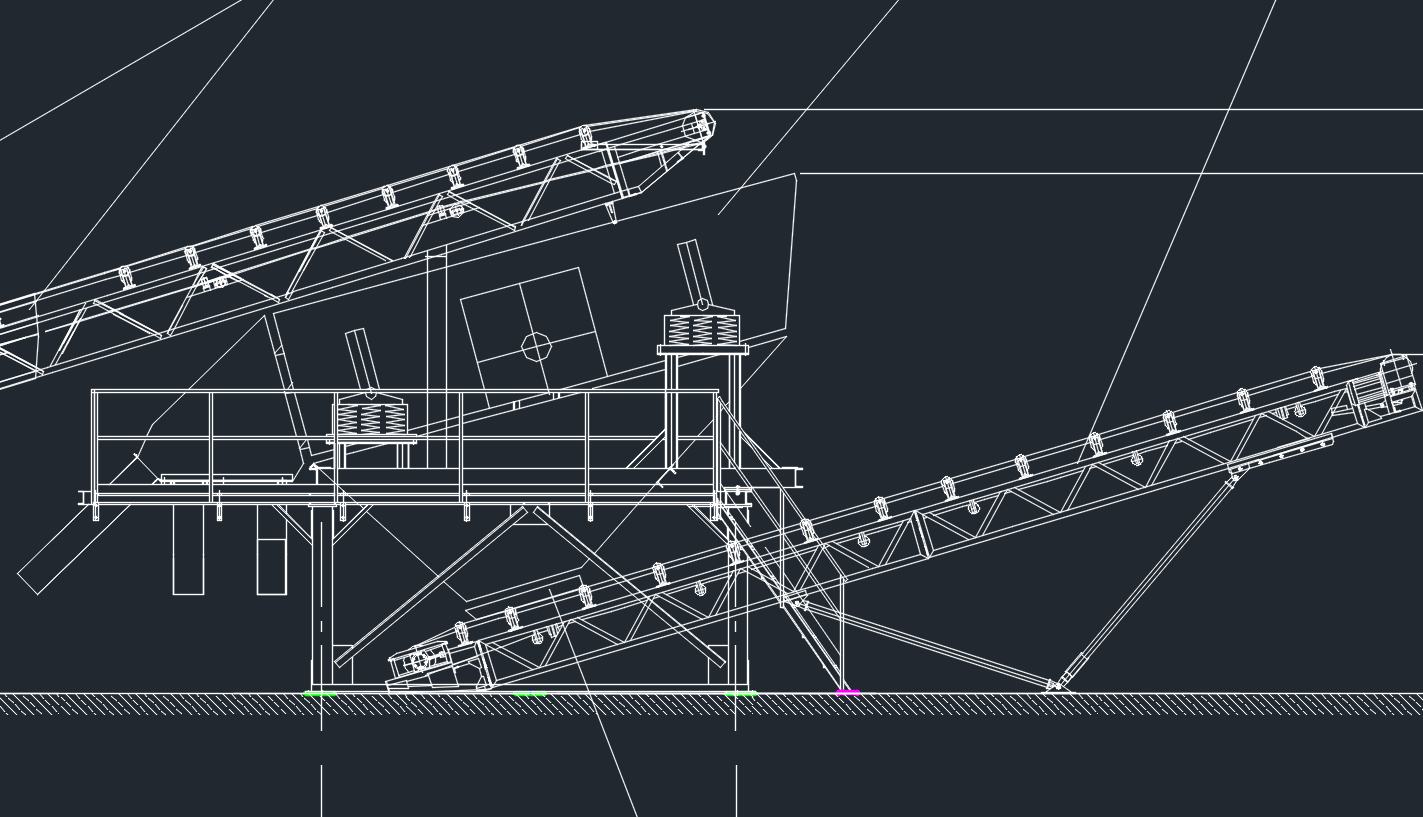

Грохот: тип - ГИС-1, 75х33-Щ; производительность - 160 м3/ч; количество ярусов сита - 3; мощность электродвигателя - 15кВт; габариты: 6000х3300х1600мм;
Транспортирующие машины:
транспортер ленточный; ширина ленты - 800 мм; мощность привода 5,5 кВт; АВБН 24.02.00.000
транспортер ленточный; ширина ленты - 500 мм; мощность привода 4,0 кВт; АВБН 23.64.00.000
Установленная мощность электрооборудования комплекса 187 кВт;
