Главный корпус и Здание электротехнических устройств. Цветовое решение фасадов

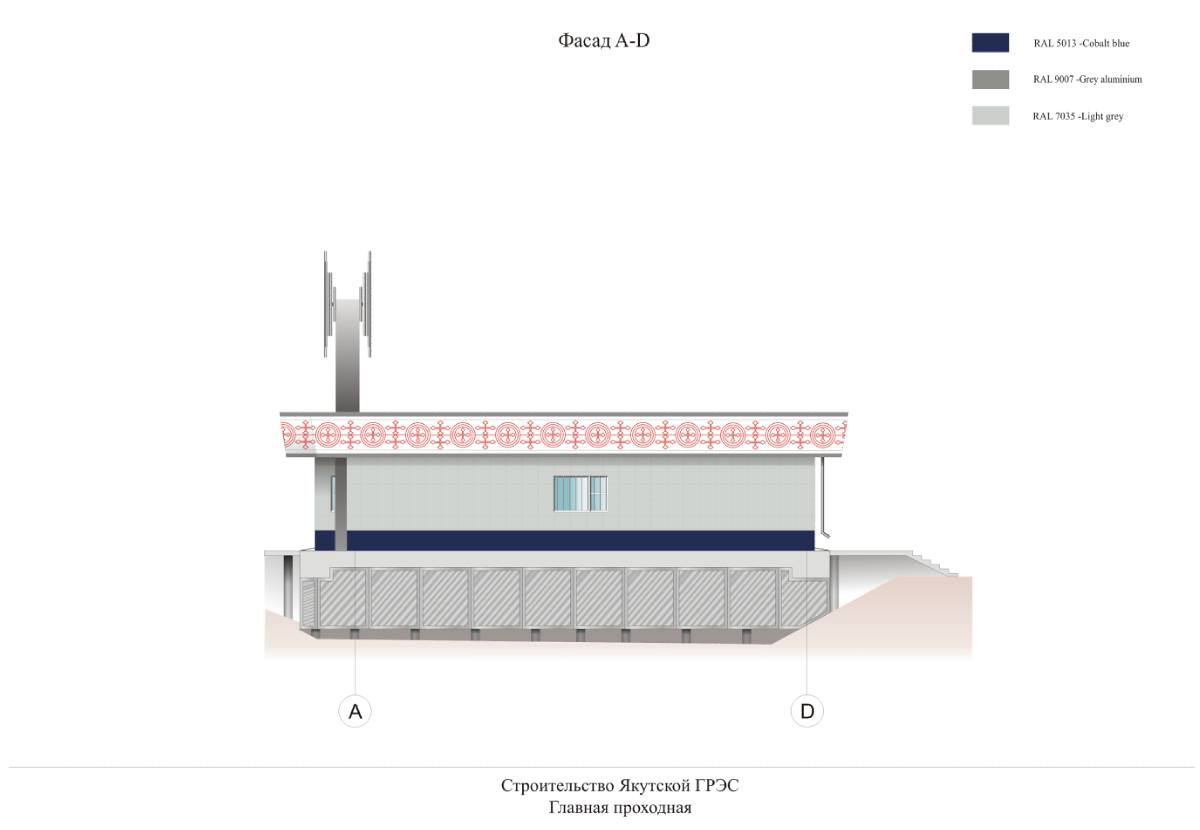

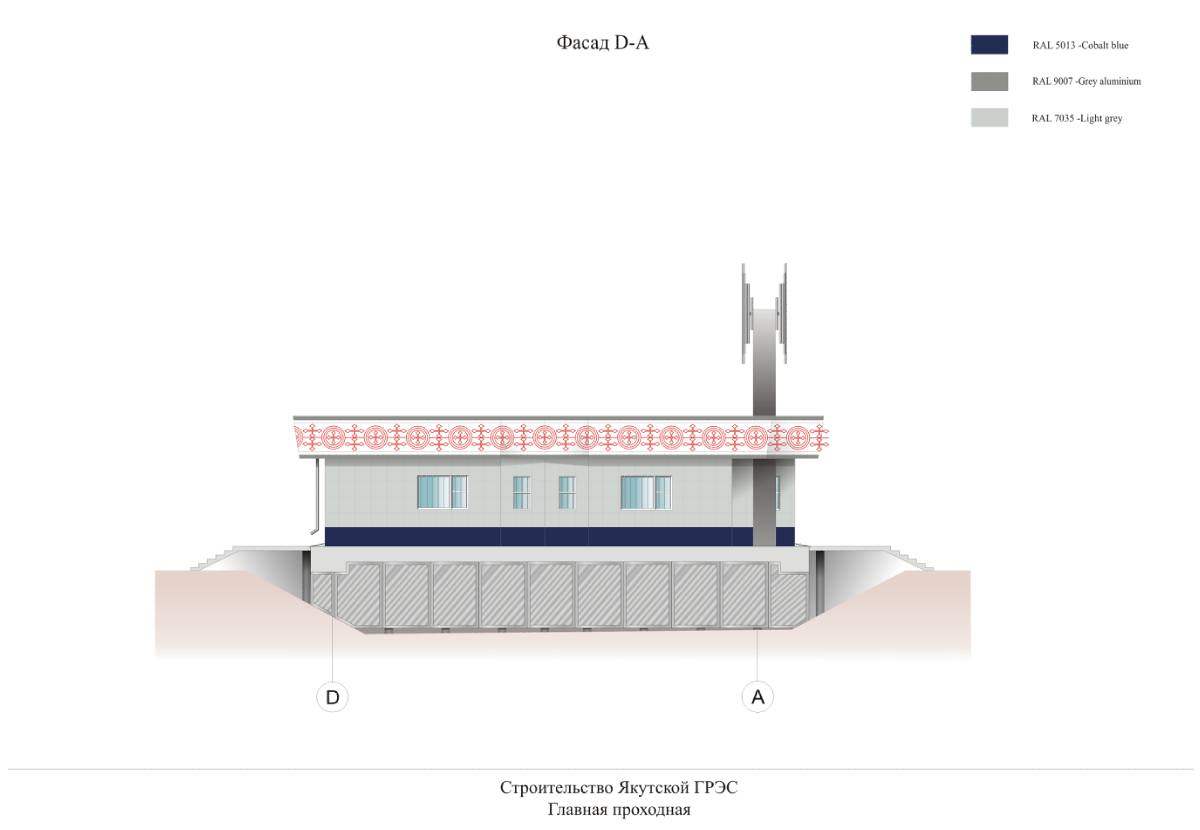

Главная проходная. Цветовое решение фасадов
Описание и обоснование внешнего и внутреннего вида парогазовой электростанции, её пространственной, планировочной и функциональной организации.
Установленная электрическая мощность ГРЭС I очереди - 180 МВт, II очереди – 155 МВт.
Принятые объёмно-пространственные решения на обеих площадках обоснованы технологическими компоновками и габаритами основного и вспомогательного оборудования, коммуникационными и функциональными связями, а также противопожарными требованиями и обеспечивают безопасные и благоприятные условия работы персонала, строительства и эксплуатации объектов в особых природных условиях, вызванных расположением проектируемой ГРЭС в зоне вечной мерзлоты и сурового холодного климата.
Проектом предусмотрено размещение на основной площадке главного корпуса, в едином объеме которого блокированы основные производственные помещения, включающие машинное отделение газовых турбин (4 установки I очереди и 3 установки II очереди), административно-бытовые помещения со столовой и медицинским пунктом, помещения электротехнических устройств и АСУ ТП, насосную хозяйственно-бытового водоснабжения.
На вторичной площадке проектом предусмотрена блокировка помещений ВПУ и ЦТП, насосной станции хозяйственно-питьевого водоснабжения в одном здании Объединённого корпуса.
Такое решение Главного и Объединённого корпусов позволило сократить коммуникационные и технологические связи между производственными отделениями, улучшить условия эксплуатации, условия комфортности и энергосбережения.
Архитектурно-планировочное решение комплекса принято в соответствии с техническим регламентом о требованиях пожарной безопасности, сводов правил и др. действующих нормативных документов в Российской Федерации.
Габариты зданий и сооружений приняты на основании компоновок технологического оборудования с учётом объёмно-планировочных решений и блокировки.
Обоснование принятых объёмно-пространственных и архитектурно-художественных решений зданий и сооружений
В соответствии с природными условиями площадки строительства ГРЭС, расположенной в зоне вечной мерзлоты, проектирование фундаментов принято по принципу I, т.е. с использованием грунтов основания в мерзлом состоянии на период строительства и эксплуатации с устройством холодных (вентилируемых) подполий. Подробное описание конструктивных решений дано в разделе 4 «Конструктивные и объёмно-планировочные решения».
Для обеспечения оптимального функционирования производственных процессов на ГРЭС, с учётом зонирования территории, при размещении проектируемых объектов первой и второй очередей станции в границах отведённых площадок за основу объёмно-пространственных решений зданий и сооружений принят принцип технологической, производственной целесообразности. Этот принцип учитывает требования безопасной эксплуатации зданий и сооружений, оптимальную протяжённость всех транспортных связей и инженерных сетей, разделение людских и грузовых потоков, комфортность производственных и санитарно-бытовых условий работающих.
Застройку и пространственную структуру ГРЭС формируют характерные для объектов энергетики здания и сооружения: главный корпус с дымовыми трубами, здание электротехнических устройств, здания производственного и вспомогательного назначения, электротехнические сооружения и сооружения топливного хозяйства, очистные сооружения, насосные, эстакады, опоры линий электропередач, сооружение ГО.
Проектом предусмотрена блокировка производственных и административно-бытовых помещений в едином объёме здания главного корпуса, в котором размещено основное оборудование (газовые турбины и котлы), трубопроводные коммуникации и административно-бытовые помещения, включая столовую и медицинский пункт.
Такое решение главного корпуса позволило улучшить условия работы персонала, условия энергосбережения в суровом климате.
Основой архитектурно-художественных решений комплекса являются объёмные формы зданий и сооружений их расположение на производственной площадке. Высотные перепады зданий создают силуэт станции. Доминантой является здание главного корпуса высотой 28.0 м с возвышающимися над ним дымовыми трубами высотой 60 метров. Вся эта объёмно-пространственная композиция с индивидуальным цветовым решением фасадов, с фактурой материалов ограждающих конструкций формирует производственный облик объекта.
Описание и обоснование использованных приёмов при оформлении фасадов и интерьеров
Особое внимание в решении фасадов на основной площадке уделено зданиям главного корпуса и ЭТУ, доминирующим в комплексе ГРЭС по своему значению и габаритам. На вторичной площадке это здание Объединённого корпуса. Фасады остальных зданий решены лаконично.
Архитектурная выразительность фасадов проектируемых производственных зданий достигается комбинационным решением наружных стен по фактуре и сочетанием цвета и материала ограждающих конструкций.
Цветовое решение наружных стен, выполненное с учётом национального стиля Республики Саха, открытых металлических конструкций, оконных переплётов, открытых металлических лестниц, разных по цвету плоскостей выступающих объёмов фасадов придаёт комплексу индустриальный облик.
Внешний вид проектируемых зданий и сооружений характеризуется лаконичными формами объёмов, индивидуальными решениями фасадов.
Венчающая часть здания Главной проходной и основных производственных зданий на обеих площадках выполнена с использованием одного из самых культовых орнаментов народов Якутии в виде солнца
Решения интерьеров предусматриваются различными в соответствии с назначением и размерами помещений. В цветовом решении интерьеров также учтены национальные традиции республики Саха.
Основным приёмом в решении интерьеров производственных помещений является создание восприятия цветной отделочно-опознавательной окраски оборудования и трубопроводов на фоне нейтральной светлой отделки конструкций ограждающих помещения.
Цветовая гамма интерьеров принята с преобладанием тонов средней и малой насыщенности в окраске строительных конструкций с выделением элементов верхней зоны (фермы, прогоны, подкрановые балки и др.). Характер светоцветовой среды в интерьерах щита управления (ЩУ), помещениях оперативно-сменного и административно-управленческого персонала, офисных помещений, помещениях столовой определяется эстетическими и санитарными требованиями с применением не слишком ярких сочетаний цветов и фактуры отделочных материалов, рисунка пола и подвесного потолка.
Описание решений по отделке помещений производственного, вспомогательного и обслуживающего назначения
Отделка помещений (полов, стен и потолков) выполняется из современных материалов, отвечающих технологическим требованиям, санитарно-гигиеническим нормам и требованиям пожарной безопасности.
В зависимости от назначения помещений приняты следующие виды отделки:
-простая отделка - в кабельных, электротехнических и вспомогательных помещениях;
-улучшенная отделка - в помещениях персонала, в лабораториях, в санитарно-бытовых помещениях, в машинном отделении ГТУ, в отделении КУ
-высококачественная отделка – в административно-бытовых помещениях и помещениях столовой, в помещениях БЩУ, АСУ ТП, серверов и связи.
На путях эвакуации в отделке покрытий предусмотрено применение материалов групп пожарной опасности не ниже: Г1, В1, Д2, Т2 - для стен, перегородок и потолков; Г2, РП2, Д2, Т2 – для полов.
Наружные металлические стены со стороны помещений выполнены с заводским антикоррозионным полимерным морозостойким покрытием.
Внутренние поверхности цоколя, стен и перегородок окрашиваются водно-дисперсионной краской или облицовываются керамической плиткой, в соответствии с назначением помещений.
Монолитные железобетонные поверхности стен и плит перекрытия затираются и окрашиваются водно-дисперсионной краской.
На несущие металлоконструкции здания главного корпуса, здания электротехнических устройств, ДКС, отделения БОА, здания очистных сооружений производственных стоков наносится огнезащитный состав с финишным покрытием, который обеспечивает нормируемый предел огнестойкости.
Остальные металлоконструкции окрашиваются эмалью белого цвета.
В помещениях аккумуляторных батарей внутренняя отделка стен, потолков и пола предусмотрена из покрытий и красок, стойких к химическому воздействию. В помещениях душевых и санитарных узлов перегородки облицовываются глазурованной керамической плиткой на высоту 2,1 м, а выше окрашиваются эмалью светлых тонов.
В помещениях отделения БОА, в тамбур-шлюзах здания главного корпуса, в помещениях дожимной компрессорной станции, относящихся по взрывопожароопасности к категории «А», покрытия полов выполняются искронедающими. Каменные стены, отделяющие помещения категории «А» от других помещений оштукатуриваются с двух сторон и окрашиваются водно-дисперсионной краской.
Материалы отделки помещений и их цвет (покрытия полов, отделка стен, подвесные потолки и др.) могут быть уточнены по просьбе Заказчика в рабочих чертежах.
Описание архитектурных решений, обеспечивающих естественное освещение помещений с постоянным пребыванием людей
В помещениях с постоянным пребыванием персонала, где нет особых условий эксплуатации технологического оборудования, предусматривается боковое естественное освещение через световые проёмы в наружных стенах и искусственное в соответствии с нормативными требованиями.
В Главном корпусе производственные и вспомогательные помещения, оперативного и сменного персонала, помещения лабораторий, где предусматривается постоянное или периодическое присутствие эксплуатационного и ремонтного персонала, обеспечиваются естественным освещением, согласно нормам освещённости, с установкой оконных блоков с открыванием и режимом проветривания.
Количество и размеры окон соответствуют требованиям СНиП 23-05-95* по обеспечению нормируемого значения КЕО при боковом освещении.
Подробное описание искусственного освещения помещений см. подраздел, «Система электроснабжения».
Описание архитектурно-строительных мероприятий, обеспечивающих защиту помещений от шума, вибрации и другого воздействия
Предусмотренные проектом архитектурно-строительные мероприятия обеспечивают защиту помещений от шума, вибрации и электромагнитного излучения.
Предусмотрено устройство звукоизоляции в конструкциях полов, стен, потолков помещений, а также в швах между фундаментами подверженного вибрации оборудования и фундаментами здания.
Газотурбинные агрегаты снабжены звукоизолирующими защитными кожухами заводского изготовления, обеспечивающими в помещениях нормируемый уровень шума.
На вентиляционном оборудовании устанавливаются глушители шума и вибрации (см. подраздел 5.4, том 7 «Отопление, вентиляция и кондиционирование воздуха, тепловые сети»).
В административных помещениях, в помещениях БЩУ; ПТК; серверной и связи с постоянным пребыванием персонала в здании главного корпуса проектом предусмотрена акустическая отделка стен для достижения уровня звука LA ≤ 60 ДБА (СНиП 23-03-2003, табл.1). Стены облицовываются минеральными негорючими плитками, перфорированными по звукоизоляционному слою из минераловатных плит.
Помещения БЩУ и ПТК, которые расположены на отметке +14,100 в осях B-С; между осями 13÷8 и между осями 17÷13/1 в здании электротехнических устройств, подлежат защите от электромагнитного излучения, создаваемого электротехническим оборудованием.
Защита этих помещений обеспечивается экранирующей сеткой из металлических полос -3х30 мм с ячейкой 2,0×2,0 м в конструкции пола и металлической сеткой с ячейкой 150×150 мм в конструкции стен, перегородок и потолка.
Описание решений по светоограждению объекта, обеспечивающих безопасность полёта воздушных судов
Котельное отделение здания главного корпуса имеет отметку верха парапета +26,500 и дымовые трубы высотой 60 метров.
В соответствии с п.3.3.13 РЭГА РФ-94 «Руководство по эксплуатации гражданских аэродромов РФ» на дымовые трубы высотой 60 метров на 1/3 высоты от верхнего обреза трубы наносятся горизонтальные полосы с дневной защитной маркировочной окраской. Полосы приняты шириной по 4,0 м (по РЭГА), начиная с верхнего обреза трубы, и имеют маркировочные цвета: красный по системе RAL 3024 (luminos red) и белый - RAL 9003 (signal white).
Предусматривается светоограждение из заградительных огней постоянного излучения красного цвета с силой света во всех направлениях не менее 10 кд, которые размещаются на трубе в один ярус на два метра ниже верхнего обреза трубы.
На ярусе обеспечивается видимость не менее двух заградительных огней с любого направления полёта.
Включение заградительных огней предусматривается автоматическое и ручное.
Описание решений по декоративно-художественной и цветовой отделке интерьеров для объектов непроизводственного назначения
В соответствии с техническим заданием на проектирование ГРЭС объекты непроизводственного назначения отсутствуют.
