Административное здание.Проект. Строительная часть.

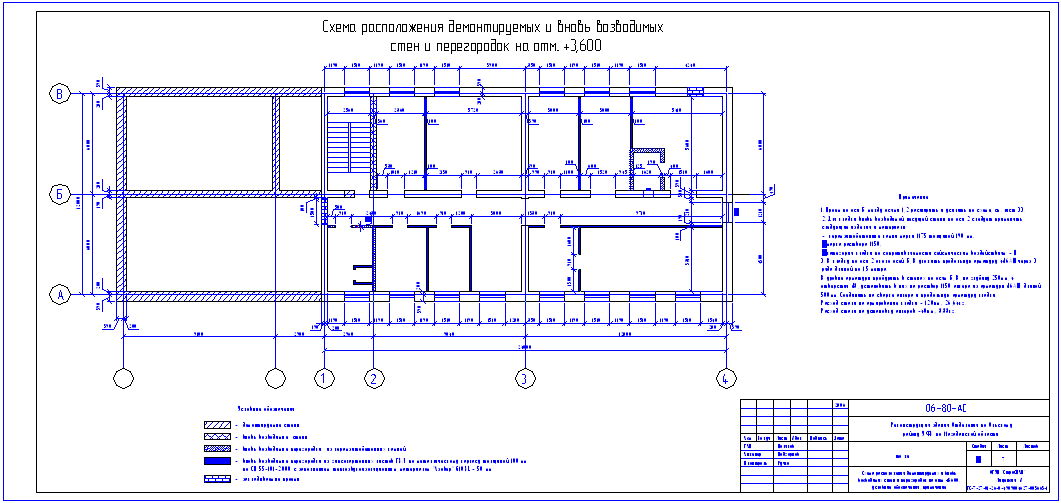

Существующее административное здание имеет размеры в плане 36,780х12,780 м. Проектом предусматривается демонтаж части здания согласно листов 5,6,7. Проектируемое здание имеет размеры в плане 24,580х12,780 м.

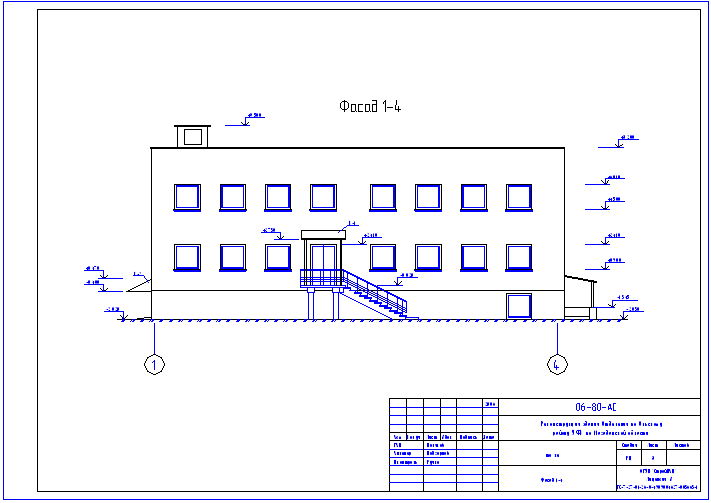

Здание запроектировано 2-х этажным, прямоугольной формы в плане. Высота 1-го и 2-го этажей 3,6 м, подвального - 3,120 м.

Проектом строительства административного здания предусматривается следующее планировочное решение:

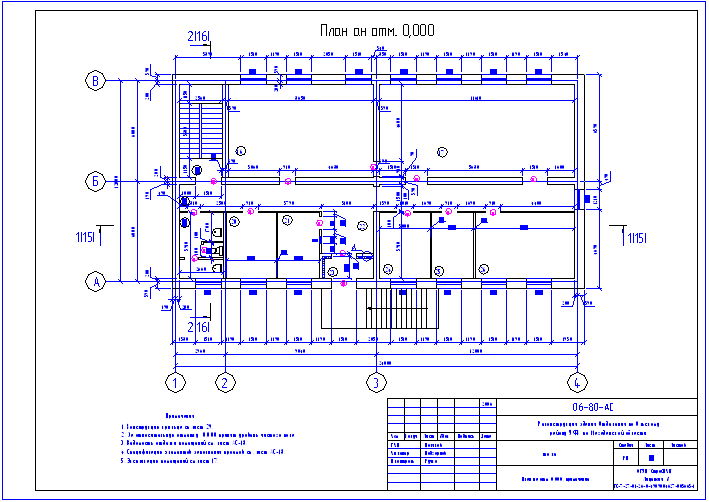

- на 1-м этаже здания расположены кабинеты специалистов по расходам, оперзал, комната коменданта, комната охраны , тамбур, архив, помещение эл. документооборота, серверная, санузеу, входная зона.

- на 2-м этаже размещены кабинеты специалиста по ведению реестров ,главного бухгалтера, юриста, зал заседаний, бухгалтерия, касса, санузел, комната приема пищи, холл, приемная, кабинет руководителя.

- в подвальном этаже размещены комната для курения, узел ввода, электрощитовая, санузел, кабинет труда и техники безопасности, склад, мастерская, спортзал, архив.

Функциональная связь между этажами осуществляется по 1-ой лестничной клетке. Подвал имеет отдельный выход наружу.

Прочность и устойчивость задния обеспечена совместной работой несущих внутренних, наружных стен и дисков перекрытия

Фундаменты - ленточные, из блоков типа ФБС по ГОСТ 13579-78* по песчаной подготовке толщиной 100 мм с монолитным железобетонным поясом по верху фундаментов.

Стены выше отм. 0,000 - из мелких керамзитобетонных камней М75 на расворе М50. Толщина наружных стен 590 мм, внутренних - 390.

Перекрытие и покрытие - сборное из панелей с круглыми пустотами по серии Г.141-1в-19с..

Лестница между этажами - из сборных железобетонных ступеней по металлическим

Лестниц в подвальный этаж - из бетонных ступеней.

Кровля - 4-х слойная, рулонная из рубероида.

Перегородки в административном здании:

 - из керамзитобетонных камней марки М75 толщиной 90 и 190 мм, армированных проволокой 2 и 4 d4 ВрI соответственно, через каждые три ряда камней проволокой 2 и 4 d4 ВрI соответственно, через каждые три ряда камней.

- из гипсокартонных листов ГКЛ по металлическому каркасу толщиной 100 мм заполнением теплозвукоизоляционным материалом "Изовер" G10KL - 50 мм.

Окна  - двухкамерные стеклопакеты из ПВХ профилей по ГОСТ 30674-99. Подоконные доски из ламинированного ДСП (фирма "Постформинг", Россия). Оконные сливы и откосы
