Архитектурный проект Дома Дружбы. dwg. Казахстан г. Тараз

Описание конструкции Дома Дружбы

Техническая классификация:

- степень огнестойкости - II
-класс функциональной пожарной опасности - Ф 4

Природно-климатические характеристики площадки строительства:

- климатический район - IIIВ
- расчетная температура наружного воздуха наиболее холодной пятидневки - минус 23°С

Условия эксплуатации здания:

- здание - отапливаемое;
- степень агрессивного воздействия среды на конструкции - неагрессивная;

Здание "Дома Дружбы" представляет собой 2-этажное круглой формой в плане с радиусом по крайней оси 24.3 м.
Здание с подвалом, высотой 3.6 м. Высота первого этажа 4.8м, высота второго - 6м.
Здание каркасно-купольное. Каркас комбинированный, железобетонный и металлический, перекрытия монолитные железобетонные.

Для обеспечения II степени огнестойкости здания проектом предусмотрены мероприятия по огнезащите металлических несущих конструкций (оштукатуривание 5см штукатурки по металлической сетке, а также огнезащита косоуров лестниц).

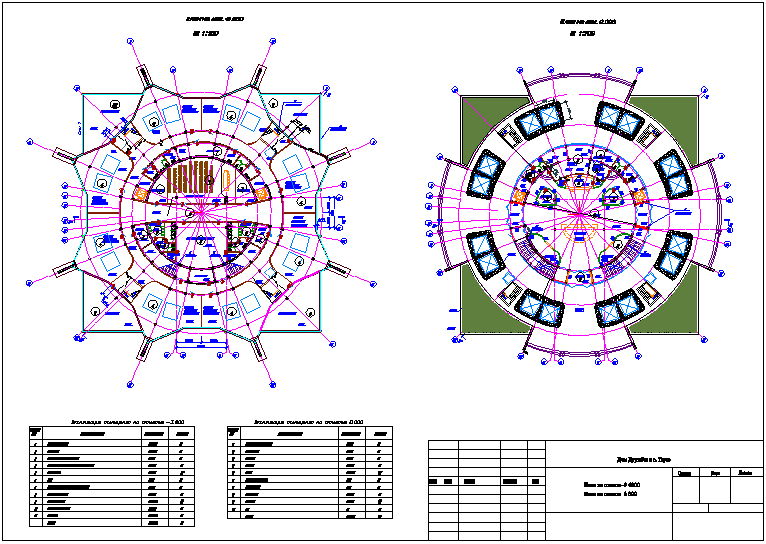

Контур подвала представляет собой сложную в плане фигуру - на квадрат размерами 47.7х47.7м по осям наложены два квадрата размерами 40х40 м по осям и развернутыми относительно центра на 22.5 градуса в разные стороны. Внутренние несущие конструкции расположены по круговым осям радиусами 11.35 м, 14.0 м, 16.54 м, 24.3 м.

В подвале находятся кабинеты этнических объединений, конференцзал на 74 места, хореографический зал с гардеробами и душевыми, а также санузлы для посетителей и технические помещения для инженерного оборудования, обеспечивающего функционирование здания.

Первый этаж круглый в плане с радиусом 14 м по крайней оси, обеспечен буфетом для продажи напитков, гардеробами и санузлами для посетителей, офисными помещениями для администрации здания, серверной и комнатой охраны.

На втором этаже, круглым в плане, с радиусом 24.3 м по крайней оси, расположены конференц-зал на 250 мест со сценой и кулисами и холл, используемый для тематических экспозиций, а также круглая в плане с радиусом 11.35 м по оси открытая площадка для эксклюзивных встреч.

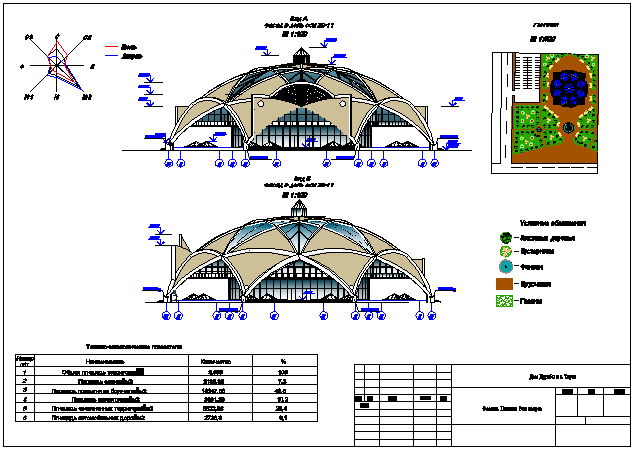

Кровля здания выполнена в виде купола из металлоконструкций, опирающихся на 8 опор.
Конструктивное членение кровли заполняется витражами и послойной сборкой типа "Сэндвич", создавая орнаментальный рисунок.

Купол является наружными стенами для второго этажа. Первый этаж огражден витражами по периметру на всю высоту и декорирован художественной решеткой по спец.заказу.

Перегородки - гипсокартонные по каркасу из оцинкованного профиля и кирпичные м Кр75/1650/25 ГОСТ 530-95.
Витражи - алюминиевые с остеклением однокамерными стеклопакетами с энергосберегающим напылением.
Двери входные - стеклянные; внутренние - стеклянные, деревянные и щитовые.
Здание оснащено двумя лифтами грузоподъемностью 600кг, грузовым подъемником на 300 кг и механизмами подъема платформ лля инвалидов, установленных на лестницах.
