Строительные решения (АС) дома площадью 120 квадратов. dwg

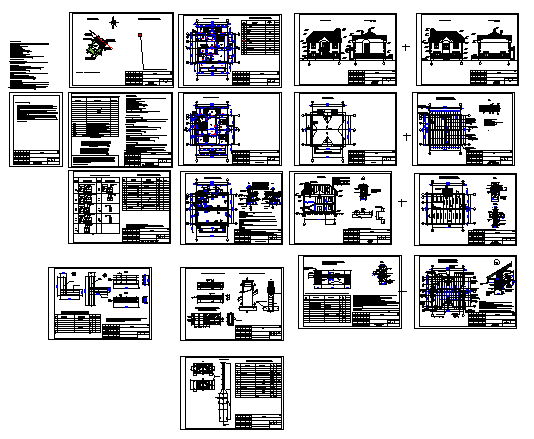

Перечень чертежей:

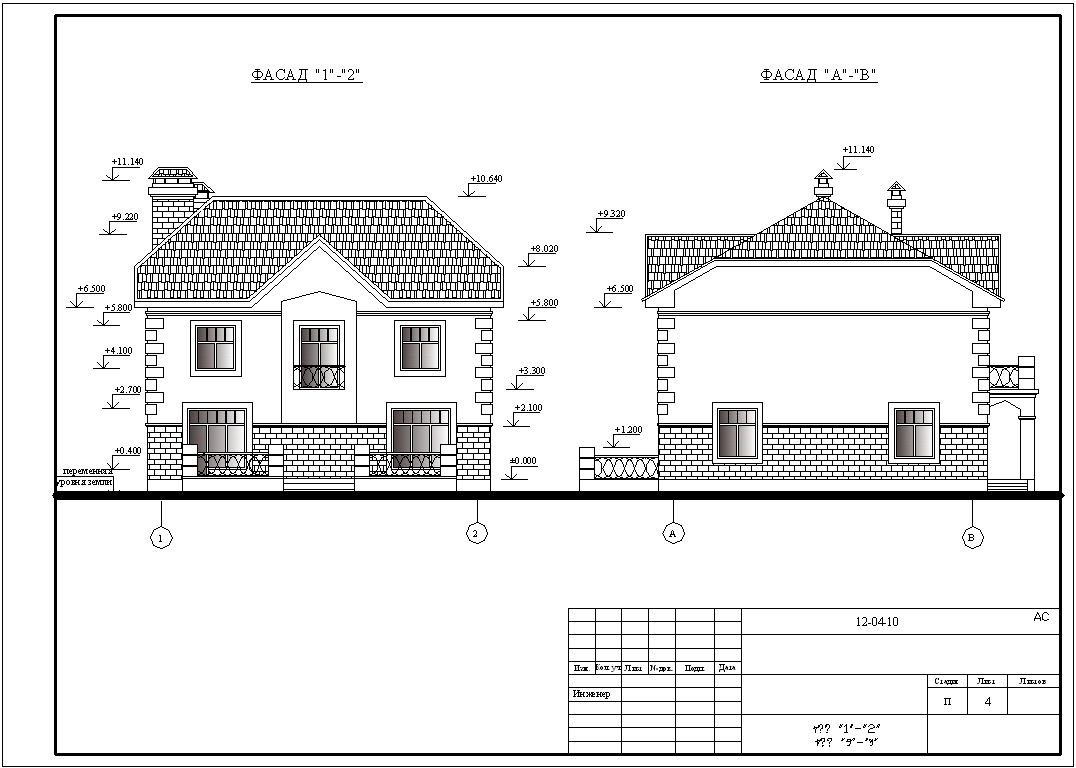

Общие данные. ПЗ Антисейсмические мероприятия Генплан. Ситуационный план. Фасад "2"-"1". Фасад "В"-"А". Фасад "1"-"2". Фасад "А"-"В". План на отм. 0.000. 3.300. Разрез 1-1. План кровли. План фундамента. Сечение 1-1,2-2 Схема расположения перекрытия на втором этаже Монолитный участок Ум-1. Схема перекрытия на отм. 6,000 Схемы стропильной системы Ведомость перемычек.Спецификация перемычек Армирование вентканалов Узлы армирования сопряжения стен
Инженерное обеспечение:
Отопление - местное; водоснабжение - от существующей водопроводной сети; канализация - местные очистные сооружения. С целью предотвращения осадки основания под фундаментом, выполнить планировку участка с отводом атмосферных вод от здания и отмостку не менее 1,0м. Водоотвод с кровли выполнить организованным (т.е. с помощью лотков и водосточных труб). Планировку участка выполнить так, чтобы поверхностные воды не попадали на смежные садовые участки и не замачивали цоколи строений на них.
Антисейсмические мероприятия:
1. Гидроизоляцию стен от капелярной влаги выполнять из цементного раствора состава 1:2. 2. Кирпичную кладку наружных и внутренних стен выполнять из кирпича полнотелого или пустотелого марки не ниже 75 на цементном растворе марки 50 с цементной перевязкой швов. Стены с вентиляционными каналами выполнять из полнотелого огнеупорного кирпича марки 75 на растворе марки 50. 3. В сопряжениях стен (углы, пересечения) укладывать арматурные сетки (продольная арматура Ø6, поперечная Ø4 Вр-I с шагом 300) длиной 1,5м через 700мм по высоте. 4. Участки стен и столбы над чердачным перекрытием высотой более 400мм армировать вертикальными стержнями из арматуры Ø8 А-I с шагом 500 по длине стены, заанкеренными в антисейсмический пояс чердачного перекрытия. 5. Кладку кирпичных перегородок соединить с кладкой стен гибкими связями ( пруток 6 Вр 1) и армировать на всю длину не реже, чем через 700мм по высоте стержнями 2Ø4 Вр-I на шов. 6. Глубину заделки перемычек в кладку стен принимать не менее 350мм. При ширине проема до 1,5м заделка перемычек допускается на 250мм. 7. При устройстве перекрытий из щитового настила по деревянным балкам анкера балок забетонировать в антисейсмический пояс.
