Форум » Общий форум проектировщиков и строителей » Форум энергетиков и электриков

zigmund shtain варочная панель. Помогите подключить

Starkov
Добавлено 19.09.2020 18:46
0
StarkovРанг
5

Группа: Любитель
Пункты: 1006

Подскажите, как подключить к вилке 220В варочную панель zigmund&shtain cn 36.6b? L1 и L2 на один зажимной винт? Не соображу.



подключение варочной панели zigmund shtain



Спуститься к концу Подняться к началу
Blinkov
Добавлено 19.09.2020 19:01
BlinkovРанг
5

Группа: Любитель
Пункты: 879

Инструкцию открой. L2 и N к вилке, а на клеммной коробке (на варочной панели) должна ставиться перемычка.

Спуститься к концу Подняться к началу
Starkov
Добавлено 19.09.2020 19:02
StarkovРанг
5

Группа: Любитель
Пункты: 1006

да тут перемычка боюсь не влезет, все очень компактно.

Спуститься к концу Подняться к началу
Blinkov
Добавлено 19.09.2020 19:05
BlinkovРанг
5

Группа: Любитель
Пункты: 879

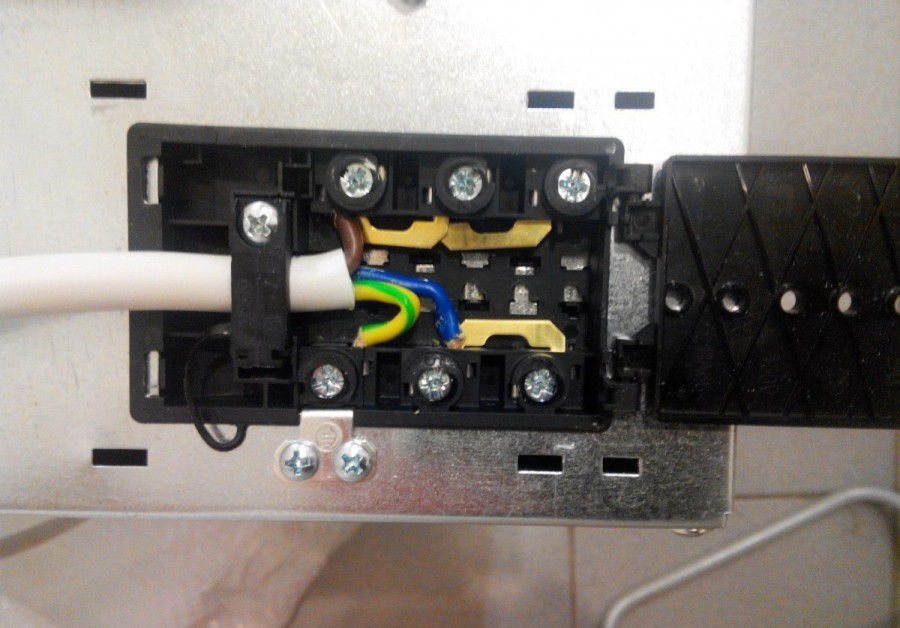

инструкция, страница 20. L1-L2 необходимо спарить (либо штатной перемычкой, либо в вилке)

схема подключения zigmund shtain

Спуститься к концу Подняться к началу
Blinkov
Добавлено 19.09.2020 19:06
BlinkovРанг
5

Группа: Любитель
Пункты: 879

перемычка, в смысле штатная, П образная медная скоба, обычно приклеивают скотчем к крышке



подключение варочной

Спуститься к концу Подняться к началу
