Рабочий проект опор под тепловые сети

Формат dwg

Страна РФ

Проектом предусмотрена разработка опор под тепловые сети

Перечень чертежей:

Общие данные

Тепловая камера УТ-1

Тепловая камера УТ-2

Тепловая камера ТК-6

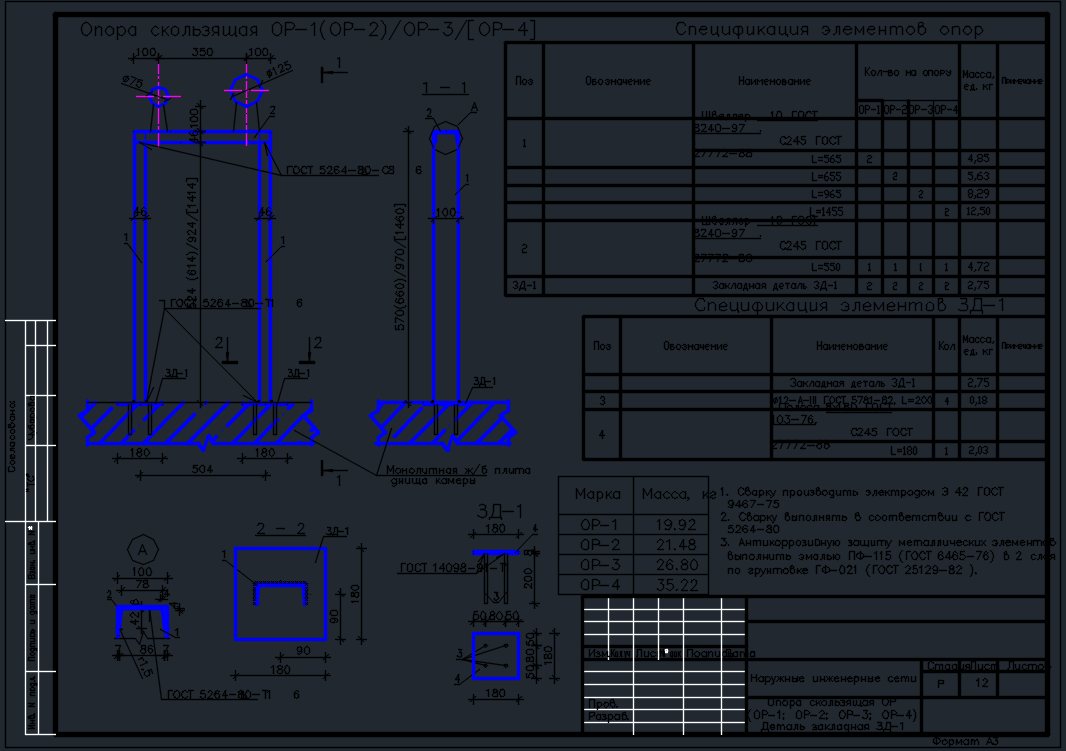

Опора скользящая ОР (ОР-1; ОР-2; ОР-3).

Деталь закладная ЗД-1.

Спецификация элементов УТ-1, УТ-2, ТК-6

Спецификация элементов опор

В основании фундаментов - суглинок сильно пучинистый. По отношению к бетону нормальной проницаемости на портландцементах по ГОСТ 10178-85 грунты по содержанию сульфатов слабоагрессивны, подземные воды - сильноагрессивны, согласно "Отчету по инженерно-геологическим изысканиям на объекте

Установившийся уровень подземных вод отмечается на глубине 1,30-2,80 м от поверхности земли, что соответствует абсолютным отметкам 123,35-125,35 м.

В наиболее водообильные годы, а также в весенний паводковый период возможен подъем уровня подземных вод на 1,00-1,50 м против зафиксированного.

Участок по подтопляемости относится к типу I-А - подтопленные в естественных условиях.
