 Здание - трехэтажное, отапливаемое с подвалом, прямоугольной формы в плане. Длина - 63,0 м. Ширина - 9,0 м. Высота по верху парапета - 12,24 м
Формат dwg
Страна - РФ
Архитектурный проект 3-х этажного служебного здания
1. Рабочие чертежи разработаны на основании: Заданий смежных отделов ГП, ТМ, ОВ, ВК, ЭМ
2. Проектируемое здание расположено в г. Москве
3. Здание представляет собой трехэтажное отдельно стоящее отапливаемое здание с подвалом, прямоугольной формы в плане. Длина здания в осях - 63,0 м. Ширина здания в осях - 9,0 м. Высота здания по верху парапета - 12,24 м
4. Подъем на этажи осуществляется по двум лестницам 1-го типа из монолитного ж/б
5. По функциональной пожарной опасности здание относится к классу Ф1.2
6. Степень огнестойкости здания - II, предусмотрена в соответствии с № 123-ФЗ
7. Класс конструктивной пожарной опасности запроектированного здания- С0 (по табл. 2 № 123-ФЗ)
8. Здание выполнено в монолитном ж/б каркасе с заполнением стен из кирпича. Перекрытия - монолитные ж.б. Кровля - Кровля плоская
9. Монолитный ж/б цоколь (стена подвала) утеплен экструзионным пенополистиролом "XPS-Фасад" фирмы "ТехноНиколь" толщиной 100 мм, с защитной стенкой из кирпича рядового, полнотелого, размерами 250х120х65 мм, формата 1НФ, марки по прочности М100, класса средней плотности 2,0, марки по морозостойкости F75 по ГОСТ 530-2012 марки КР-р-по 25012065/1НФ/100/2,0/75/ГОСТ 530-2012 на цементно-песчаном растворе М 75 с армированием сеткой ø 4 Вр1 с ячейками 50 х 50 через 4 ряда кладки по высоте толщиной 120 мм и облицовкой с отм. -0,900 до отм. 0,000 керамогранитными плитками отечественного производства на клею по типу Ceresit СМ 117 с последующей затиркой швов по типу Ceresit СЕ 40 Aquastatic. При утеплении экструзионным пенополистиролом в местах примыкания к дверным или оконным проемам выполнять противопожарные рассечки из минераловатных плит согласно "Инструкция по монтажу систем теплоизоляции фасадов экструзионным пенополистиролом".

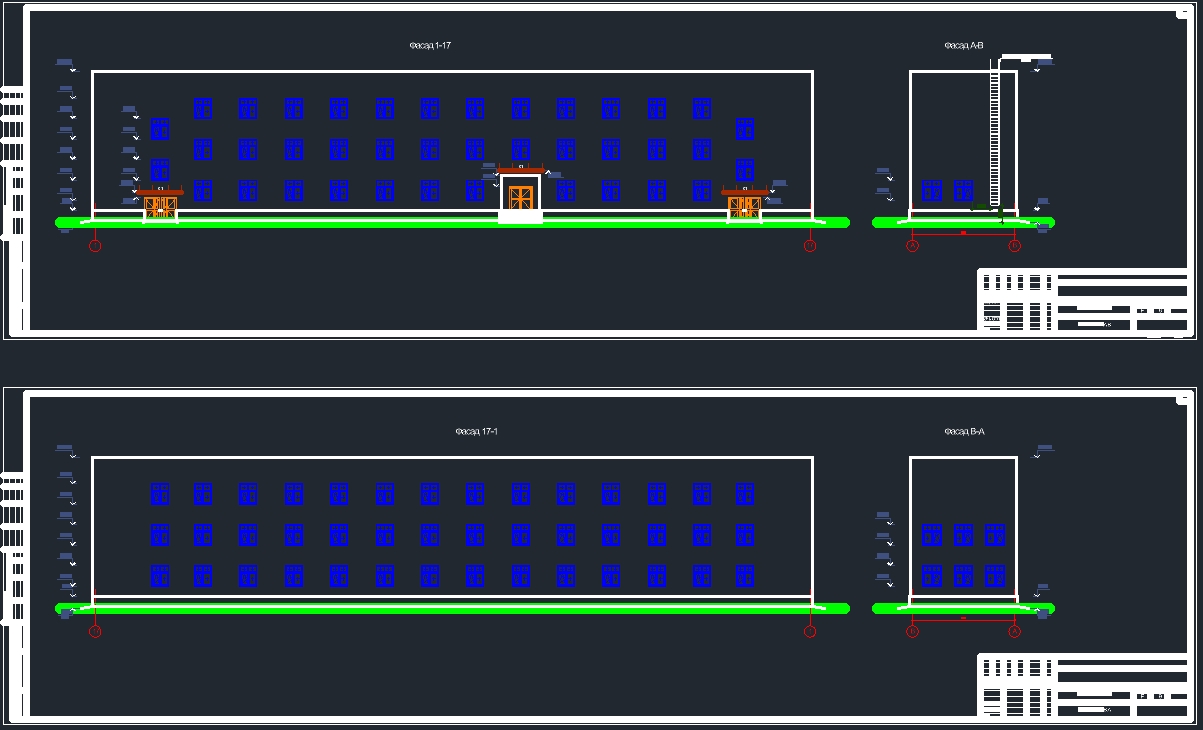

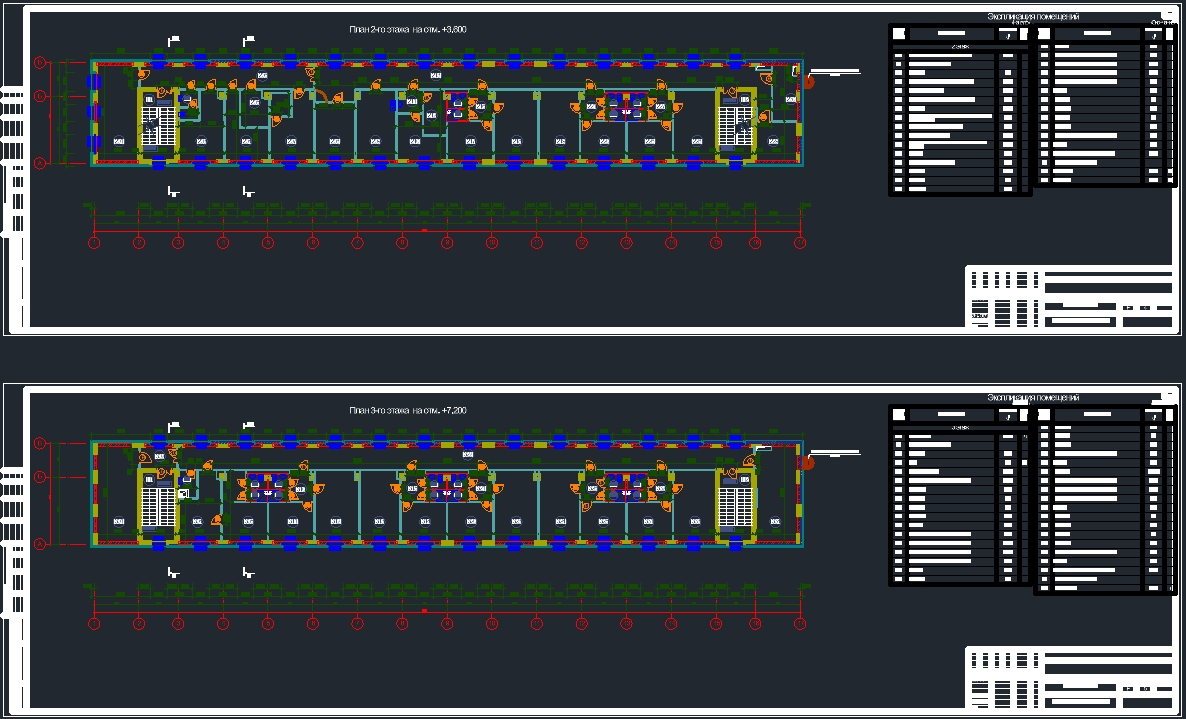

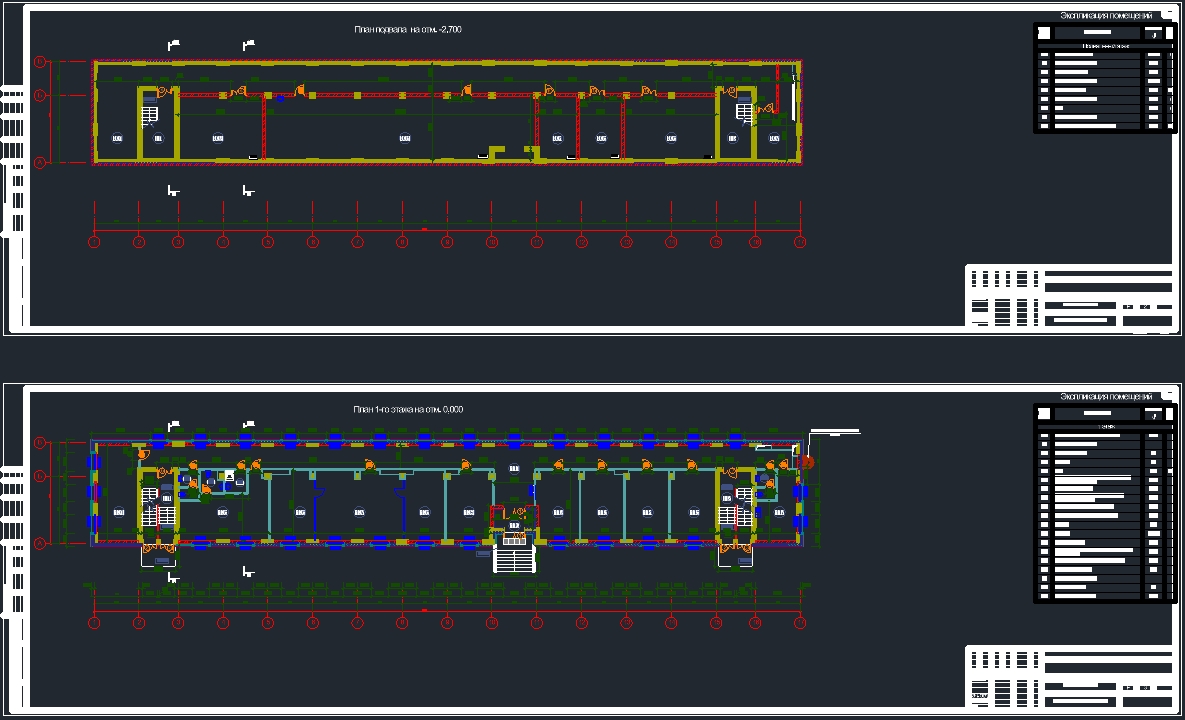

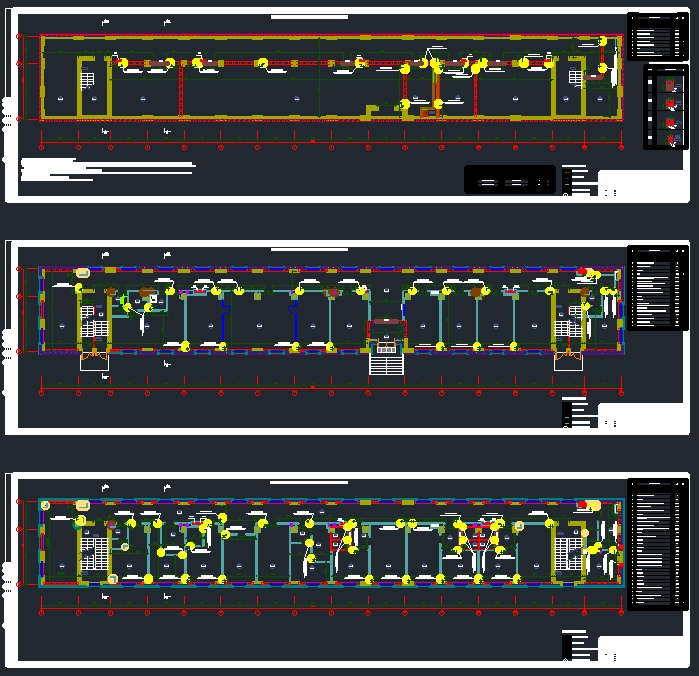

Несколько картинок из проекта

Наружные стены - кирпичные самонесущие, из кирпича рядового, полнотелого, размерами 250х120х65 мм, формата 1НФ, марки по прочности М100, класса средней плотности 2,0, марки по морозостойкости F35 по ГОСТ 530-2012 марки КР-р-по 25012065/1НФ/100/2,0/75/ГОСТ 530-2012 на цементно-песчаном растворе М 75 с армированием сеткой ø 4 Вр1 с ячейками 50 х 50 через 4 ряда кладки по высоте толщиной 250 мм с утеплением минераловатными плитами типа "Техновент"λ= 0,040 Вт/м·°С толщиной 150 мм и облицовкой металлическими фасадными кассетами по типу МП 2005 ООО "МеталлПрофиль" по металлической подсистеме. Кирпичная кладка связана с каркасом выпусками арматуры из колонн. Облицовку металлическими фасадными кассетами выполнять по чертежам раскладке кассет и подсистемы выполненную фирмой изготовителем фасадной системы системы. Монтаж навесной фасадной системы осуществлять по узлам и рекомендациям фирмы изготовителя.
При выполнении раскладки кассет фирмой изготовителем, учитывать цветовое решение объекта выполненное в альбоме "Архитектурно-градостроительный облик"
Перекрытия - монолитные железобетонные.
Кирпичные внутренние стены и перегородки выполнить из обыкновенного глиняного полнотелого кирпича пластического прессования по ГОСТ 530-2012 с объемным весом 1800 кг/м3, марки 100, марки по морозостойкости F=75 на цементно-песчаном растворе М 75, с армированием сеткой ø 4 Вр1 с ячейками 50 х 50 через 4 ряда кладки по высоте. Кирпичные перегородки не доходят до низа плиты покрытия на 30 мм. Зазоры заполнить пористыми резиновыми уплотняющими прокладками с последующей обмазкой герметизирующей не твердеющей мастикой по ГОСТ 14791-79.
Перегородки из гипсокартона (ГКЛ) по ГОСТ 6266-97 поэлементной сборки на металлическом каркасе. Запроектированы по серии 1.031.9-2.07 вып 1. Перегородки в сан.узлах обшиваются влагостойкими гипсокартонными листами (ГКЛВ) по ГОСТ 6266. Тип перегородок с112, с зашивкой двумя листами ГКЛ с каждой стороны и заполнением минераловатным утеплителем толщиной 100 мм.
Окна отечественного производства из ПВХ профиля по ГОСТ 30674-99 с заполнением стеклопакетом 4М1зак-16 Ar-И4зак в административных помещениях и 4М1зак-8 Ar-4М1зак-8 Ar-4М1зак-8 Ar-И4зак в спальных комнатах.
Наружные двери из алюминиевого профиля по ГОСТ 23747-2015, остекленные. Внутренние противопожарные двери по типу фирмы ООО "Новотекс". В административных и бытовых помещениях отечественного производства по ГОСТ 475-2016. Двери на путях эвакуации оборудуются ручками «антипаника».
Кровля - плоская. Водосток - внутренний с электроподогревом водосточных воронок. Утепление кровли из плит минераловатных " ТЕХНОРУФ 45 " λ= 0,043 Вт/м·°С ТУ 5762-010-74182181-2012 - 220 мм. Покрытие кровли 1 слой Техноэласт ЭКП ТУ 5774-003-00287852-99, 1 слой Унифлекс ВЕНТ ЭПВ ТУ 5774-003-00287852-99. Пирог кровли см. лист 7. Устройство кровельного покрытия выполнять по "Руководству по проектированию и устройству кровель
из битумно-полимерных материалов компании «ТехноНИКОЛЬ». На кровле установить флюгарки из расчета 1 шт. на 100 м² кровли.
10. Поверхность кирпича должна быть очищена от пыли и грязи для обеспечения хорошей адгезии. В качестве вяжущего применять портландцемент, заполнитель - природный песок. Растворная смесь должна быть с высокой водоудерживающей способностью. В качестве пластификатора применять известь. Все швы кладки (горизонтальные, вертикальные, поперечные и продольные) заполнять раствором полностью с подрезкой его на наружных поверхностях. Категория кирпичной кладки II, 180>R>120 кПа
11. Двери наружные металлические, утепленные, глухие, c доводчиком и притвором фирмы по выбору заказчика. Двери наружные, противопожарные и в стенах лестничных клеток необходимо оборудовать устройствами для самозакрывания и уплотнениями в притворах. Противопожарные двери должны иметь сертификат соответствия изделиям противопожарного назначения, а организация их изготавливающая - лицензию на изготовление
12. В проемах при возведении стен и перегородок из кирпича заложить деревянные антисептированные пробки 200 х 200 х 100 (h) не менее двух на сторону проема для крепления дверных блоков. Все деревянные изделия, соприкасающиеся с кладкой, антисептировать
13. Выполнить защиту примыканий кровли к вертикальным поверхностям в соответствии с типовыми узлами, рекомендуемыми С0-002-02495342-2005 "Кровли зданий и сооружений. Проектирование и строительство"
14. Окна отечественного производства из ПВХ профиля см. спецификацию элементов заполнения проемов окон. Подоконные доски из ПВХ профиля поставляются в комплекте с оконными блоками фирмой изготовителем. Оконные проемы оборудовать отливами из оцинкованной стали по обмерам фирмы изготовителя окон
15. Полы см. лист 19
16. В помещениях с "мокрым" режимом работ предусмотрена гидроизоляция из двух слоев Техноэласта ЭПП, с заводом на стену на 30 см
17. Ограждение лестничных маршей выполнять с тем условием, что бы расстояние между поручнями ограждения в чистоте составляло не менее 100 мм
18. Установку турникета выполнять по чертежам комплекта СКУД
19. Внутренние отделочные работы выполнять в соответствии с ведомостью отделки помещений данной на
листе 19
20. Отделочные работы и полы выполнять после монтажа оборудования и прокладки всех видов коммуникаций
21. Все стальные и столярные изделия окрасить эмалью ПФ1217 (ТУ 10-18-72-80) светлых тонов в два слоя по грунтованной поверхности.
22. На кровле предусмотрена молниезащита. См. чертежи ЭМ.
23. Водосток- внутренний с электрообогревом водосточных воронок см. чертежи ВК.
24. По периметру здания выполнить отмостку из асфальтобетона толщиной 30 мм, шириной 1,0 м по основанию из бетона В15. Толщина бетонного основания 100 мм.
25. Проект разработан для условий производства работ в летнее время. При производстве работ по возведению каменных конструкций в зимнее время соблюдать требования СП 70.13330-2012 «Несущие и ограждающие конструкции» кроме раздела 2. В замен раздела 2 "Опалубочные работы" использовать ГОСТ Р 34329-2017 "Опалубка. Общие технические условия" и ГОСТ Р 52086-2003 "Опалубка термины и определения". При устройстве отделочных покрытий соблюдать требования СП 71.13330-2017 «Изоляционные и отделочные покрытия»
|
