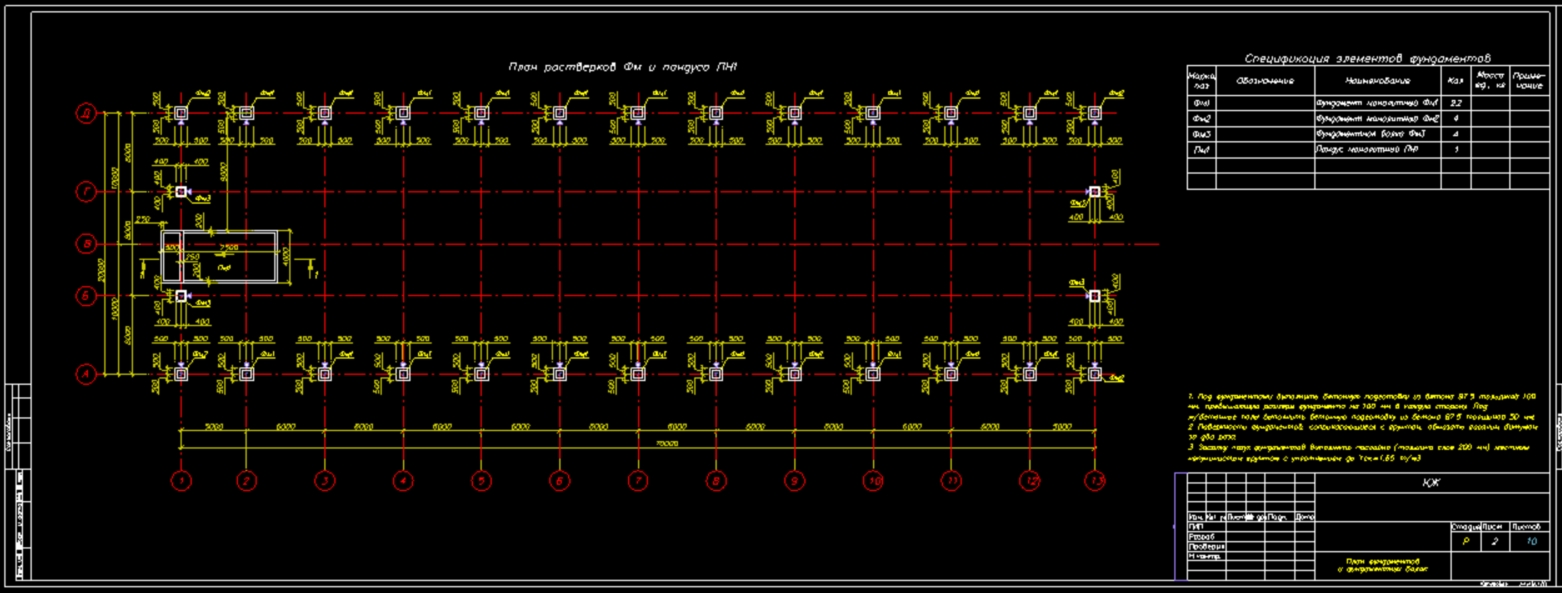

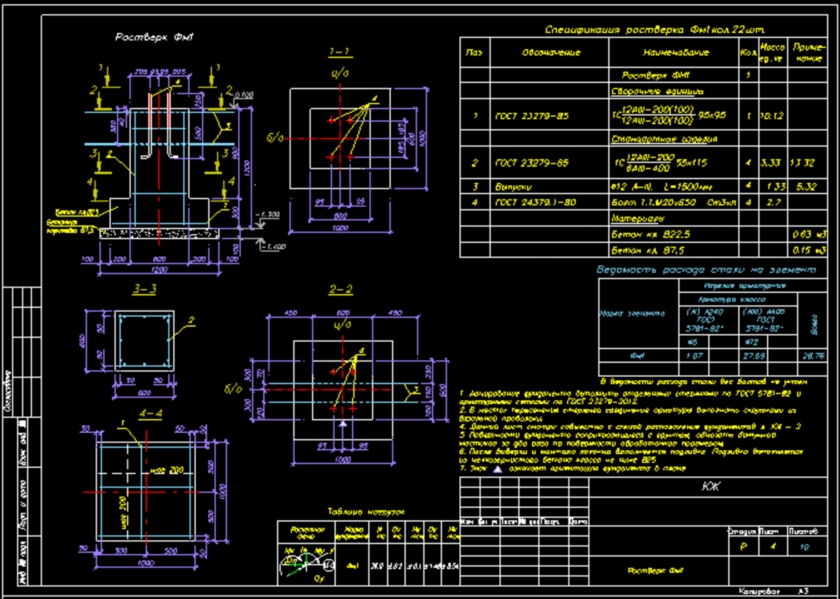

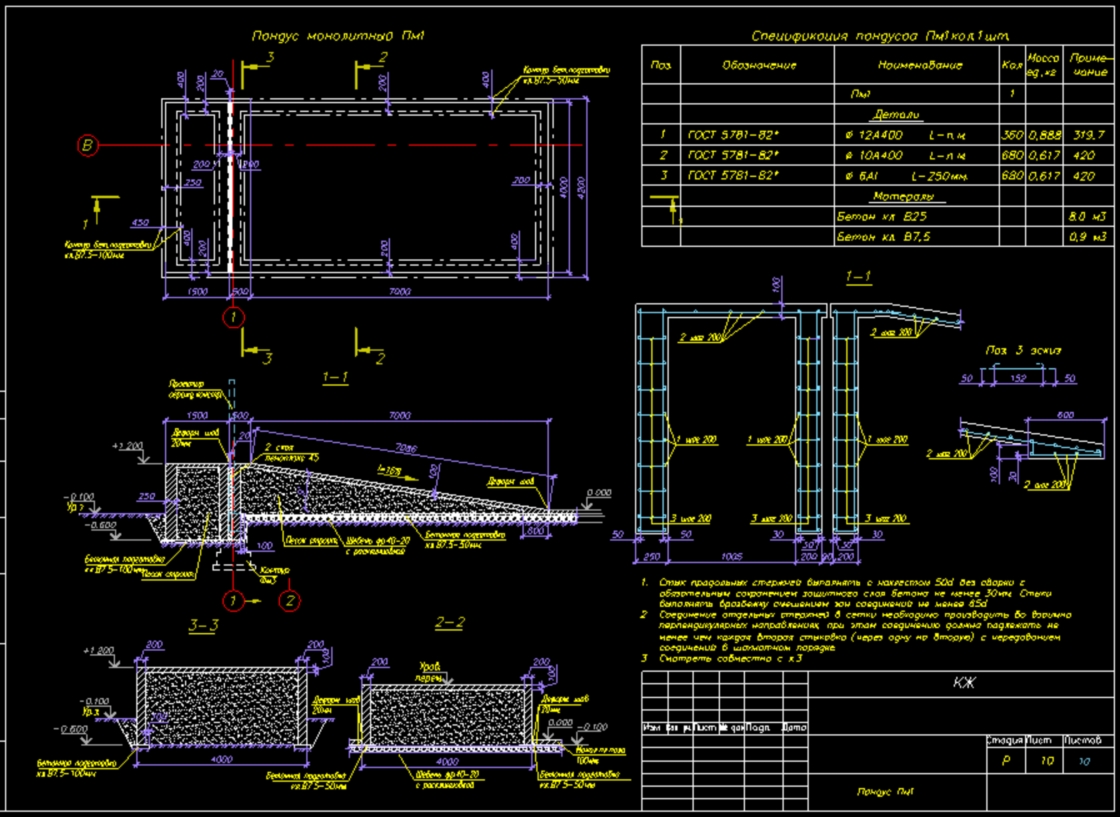

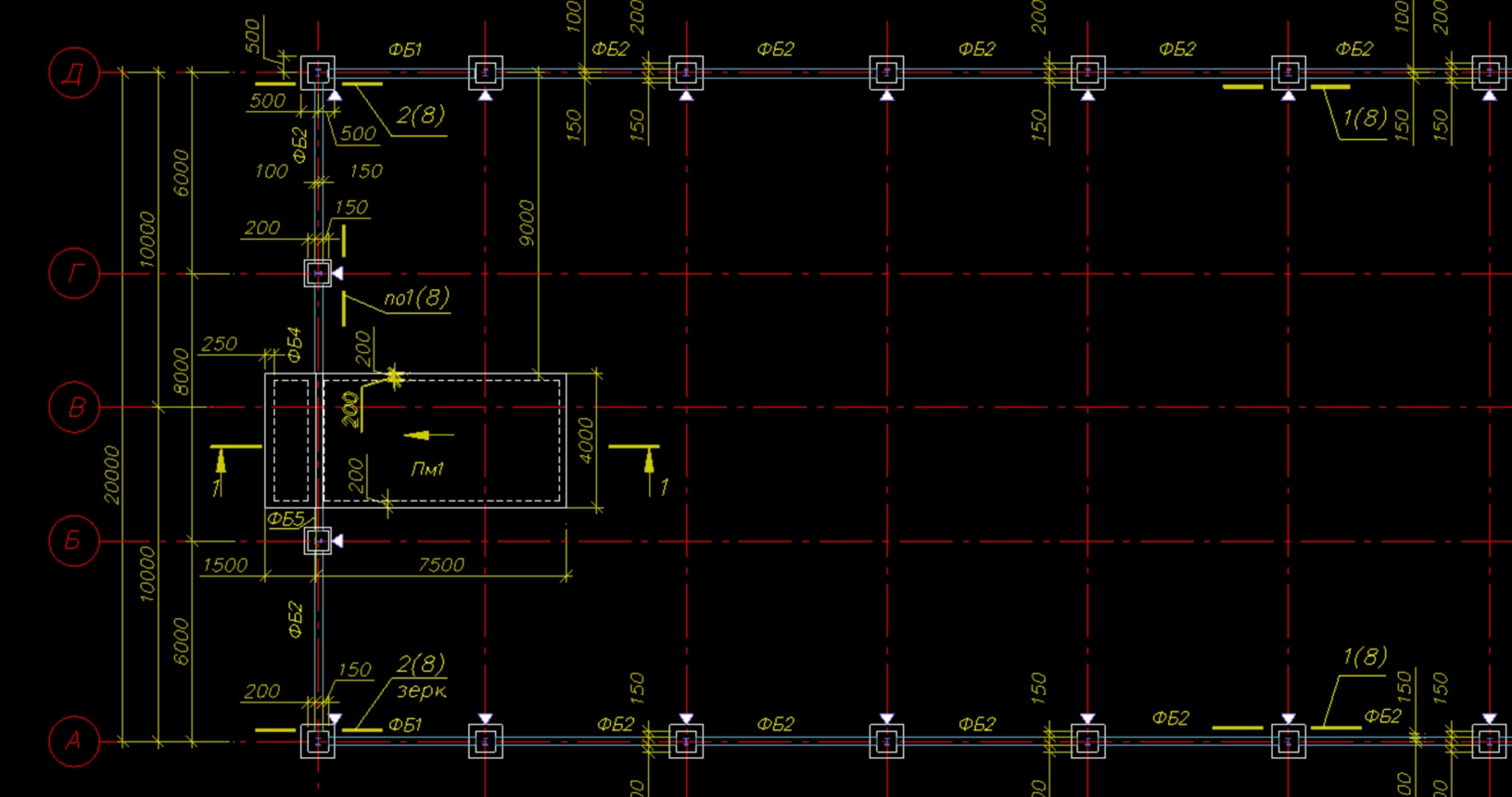

КЖ ростверков под колонны, подпорные балки,пандус, разрезы промполов в том числе под холодильные камеры
1. За условную отметку 0.000 принята отметка чистого пола колесно-редукторного цеха, что соответствует абсолютной отметке 126,0 м.
2. Согласно отчета по результатам инженерно-геологических изысканий Y=1,83г/см3, F=21°, c=0.022МПа, E=21МПа.
3. Грунтовые воды зафиксированы на глубине 5,0 м от дневной поверхности. Возможно повышение уровня подземных вод на 1,0 м в период гидрологических максимумов.
4. По данным химических анализов грунтовые воды на площадке слабоагрессивные к бетону нормальной плотности.
5. Под цокольными фундаментными балками предусмотреть подсыпку из песчаного грунта толщиной 100мм. с уплотнением.Насыпным грунтом обратную засыпку не выполнять.
6. Производство работ по устройству ростверков выполнять в соответствии с требованиями СНиП 3.02.01-87 "Земляные сооружения. Основания и фундаменты", СП 70.13330.2012 "Несущие и ограждающие конструкции", СНиП 12-03-01"Безопасность труда в строительстве" часть 1, СНиП 12-04-02 "Безопасность труда в строительстве. Строительное производство" часть 2. Перед устройством щебеночной подготовки производится зачистка дна котлована до проектных отметок.
Стыковку арматуры по длине выполнять для стержней диаметром 10 мм внахлестку на длину, равную 50 диаметрам арматуры. Все стыки выполнять вразбежку. Места пересечения арматуры выполнять вязкой через один в шахматном порядке вязальной проволокой двойным узлом
Обеспечение проектного положения арматуры нижней зоны осуществлять с помощью поддерживающих фиксаторов. Защитный слой бетона для рабочей арматуры - 30 мм.. Проектом производства работ (ППР) должны быть разработаны организация и технология бетонирования, а также определена конструкция технологических швов на захватках..
