 Настоящий Проект производства геодезических работ составлен в соответствии с Проектом наблюдательной станции «Наблюдения за сдвижениями земной поверхности и расположенными на ней объектами, попадающие в зону мульды при строительстве Люблинско-Дмитровской линии (ПК118+00 до ПК153+53,91) и ветки в депо (ПК00-ПК018+08). Расчет мульды сдвижения земной поверхности и анализ возможного влияния на окружающую застройку при строительстве участка Люблинско-Дмитровской линии Московского метрополитена (ПК118+00 до ПК153+53,91) и ветки в депо (ПК00-ПК018+08)», составленном ООО «КИПС-2» и Техническими условиями на проведение мониторинга за железнодорожными путями Савеловского направления при проходке наклонного хода вестибюля станции метро «Окружная» Люблинско-Дмитровской линии на ПК120+20.
Проект производства геодезических работ образец
В соответствии с Техническими условиями на проведения мониторинга за железнодорожными путями Савеловского направления, комплекс выполняемых работ представляет собой геодезический мониторинг за деформациями следующих объектов инфраструктуры Савеловской железной дороги (участок ПК59+70 – ПК60+80 по пикетажу Савеловской железной дороги), находящимися в зоне проходки наклонного хода:
- железнодорожные пути;
- балластная призма;
- земляное полотно;
- опоры контактной сети;
- платформы железнодорожной станции «Окружная».
Целью работ в соответствии с п. 1.1 ГОСТ 24846-81 является получение абсолютных и относительных величин деформаций и сравнение их с расчетными. Таким образом, решается задача по выявлению причин возникновения и степени опасности деформаций для нормальной эксплуатации объектов мониторинга и принятия своевременных мер по борьбе с возникающими деформациями, что удовлетворяет п. 1.1 ГОСТ 24846-81.
Выполняемые работы включают в себя:
1. сбор и анализ проектно-технической документации по объектам мониторинга;
2. обеспечение участка работ исходными пунктами государственной геодезической сети;
3. рекогносцировка и закладка деформационных марок реперов;
4. проведение полевых начальных и периодических наблюдений за дополнительными деформациями объектов мониторинга, находящихся в зоне влияния строительства;
5. камеральная обработка результатов полевых наблюдений;
6. анализ полученных данных;
7. формализация выводов и возможных рекомендаций;
8. составление и оформление технического отчета.
ПРИЛОЖЕНИЯ
Приложение А. Копия Технических условий на проведения мониторинга за ж/д путями
Приложение Б. Схема расположения объекта строительства и объекта мониторинга

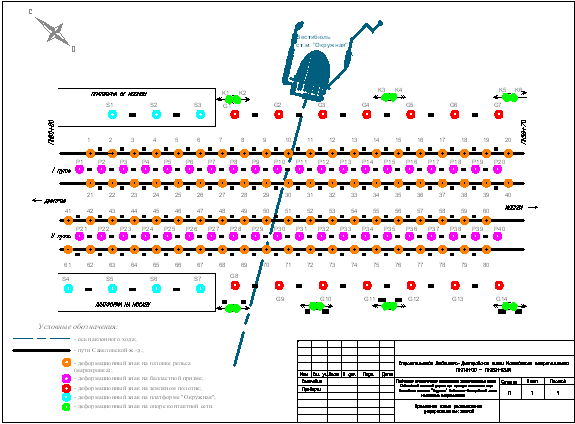

Приложение В. Проектная схема расположения деформационных знаков
Приложение Г. Проектные схемы магистрального нивелирного хода и нивелирных ходов для определения отметок рабочих реперов в зоне производства Работ
Приложение Д. Проектные схемы нивелирных ходов тригонометрического нивелирования по деформационным знакам
Приложение Е. Схема закладки деформационных знаков в зоне путей Савеловской железной дороги (сечение)
Приложение Ж. Схема маркировки знаков на опорах контактной сети
Приложение И. Типы и конструкции деформационных знаков
Приложение К. Проектная схема полигонометрического хода для выноса на местности оси наклонного хода в местах пересечения с Савеловской ж.-д.
Приложение Л. Абрисы исходных пунктов полигонометрического хода
