Чертежи бетонного крыльца для магазина (или любого знания или дома).

Чертежи в dwg

На чертежах:

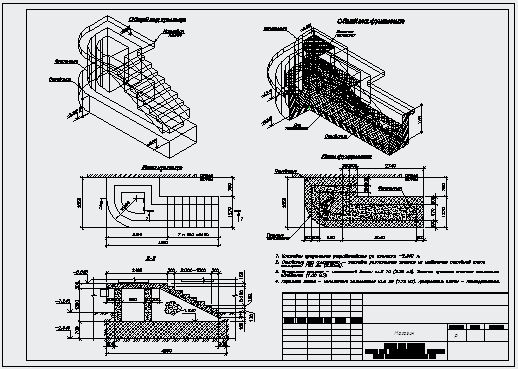

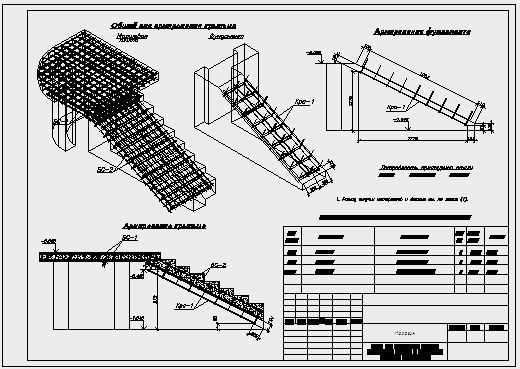

Общий вид крыльца. Общий вид фундамента. План крыльца. План фундамента. Сечение 1-1 Общий вид армирования крыльца. Армирование крыльца и фундамента. Групповая спецификация Блок сеток БС-1, БС-2. Сечение БС-1, БС-2. Спецификация Сетка С-2в, С-2н. Каркас анкерный Кра-1. Сечение 1-1. Спецификация

Описание конструкции:

1. Котлован фундамента разрабатывать до отметки -2.340 м. 2. Основание под фундамент - послойно уплотненная засыпка из щебеночно отсевной смеси толщиной 700 мм (5.30м3). 3. Фундамент крыльца - монолитный бетон кл.В 10 (3.39 м3). Засыпка пустоты стакана аналогично основанию (1.00 м3). 4. Маршевая плита - монолитный железобетон кл.В 20 (1.73 м3). Армирование плиты - конструктивное.
