Мазутопровод котельной ВОТ цеха ламинирования. Мазутоснабжение. Архитектурные решения в dwg

Состав:

Общие данные

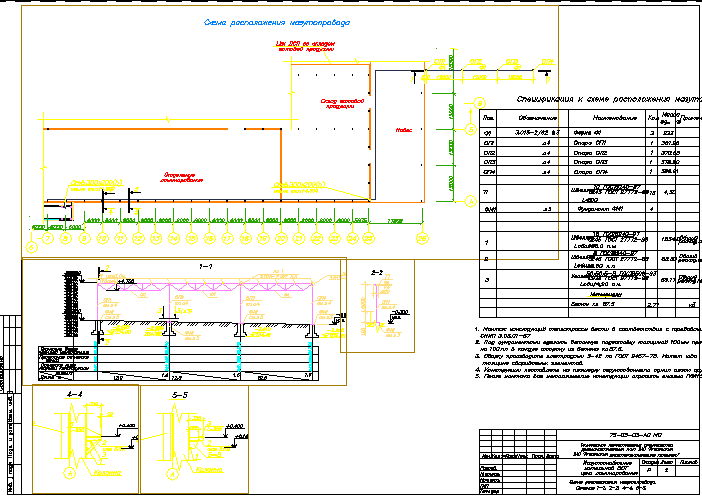

Схема расположения мазутопровода. Сечения 1-1, 2-2, 4-4, 5-5.

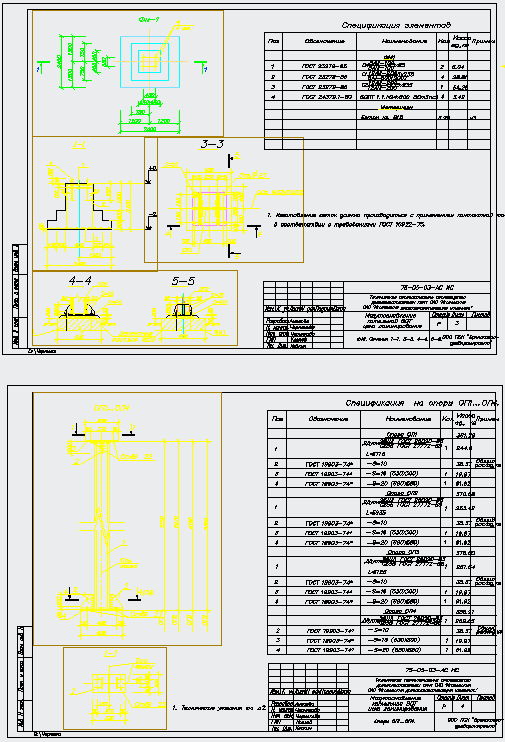

ФМ1. Сечения 1-1, 3-3, 4-4, 5-5.

Опоры ОП1...ОП4.

Примечание:

При разработке чертежей марки АС МС  приняты следующие расчетные нагрузки:

Расчетное значение веса снегового покрова - 180кг/м2.

Нормативное значение ветрового давления - 23кг/м2.

Климатический район -IIв.

1. Монтаж конструкций теплотрассы вести в соответствии с требованиями глав СНИП 3.02.01-87 и СНИП 3.03.01-87

2. Под фундаментами сделать бетонную подготовку толщиной 100мм превышающую размеры фундамента на 100мм в каждую сторону из бетона кл.В7.5.
